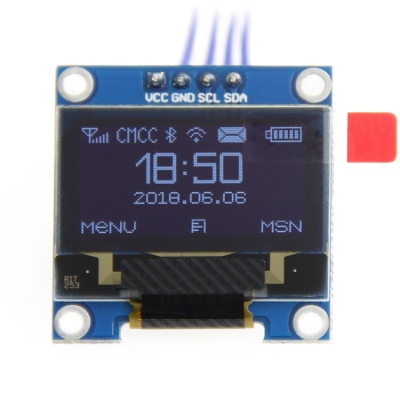

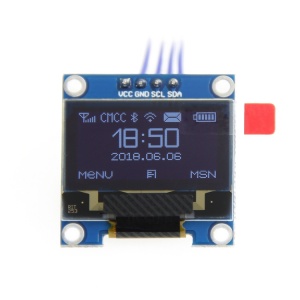

产品图片
产品介绍
- 高分辨率:128x64(和12864同分辨率,高PPI)
- 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
- 超低功耗:正常显示0.06w(远低于TFT显示屏)
- 宽电压供电(3V~5V),兼容3.3V和5V电平逻辑,无需电平转换芯片
- IIC接口只需2个IO轻松点亮
- 工作温度范围为工业级(-20℃~70℃)
- 军工级工艺标准,长期稳定工作
- 提供丰富的多平台例程,提供底层驱动技术支持
- 黄蓝、白、蓝三种颜色显示方案可选
产品参数
| 名称 | 颜色分类 | ||
| 显示颜色 | 白色 | 蓝色 | 黄蓝双色 |
| SKU | MC096VW | MC096VB | MC096VY |
| 尺寸 | 0.96(inch) | ||
| 类型 | OLED | ||
| OLED驱动芯片 | SSD1306 | ||
| 分辨率 | 128*64 (Pixel) | ||
| 模块接口 | IIC，①-VCC,②-GND,③-SCL,④-SDA | ||
| 有效显示区域 | 21.744x10.864(mm) | ||
| 模块尺寸 | 27.3x27.8(mm) | ||
| 视角 | >160° | ||
| 工作温度 | -20℃~60℃ | ||
| 存储温度 | -30℃~70℃ | ||
| 工作电压 | 3.3V / 5V | ||
| 功耗 | 待定 | ||
| 产品重量（含包装） | 8(g) | ||
接口定义
| PIN | 标号 | 引脚说明 |
| 1 | VCC | OLED电源正(3.3V~5V) |
| 2 | GND | OLED电源地 |
| 3 | SCL | OLED IIC总线时钟信号 |
| 4 | SDA | OLED IIC总线数据信号 |
产品尺寸

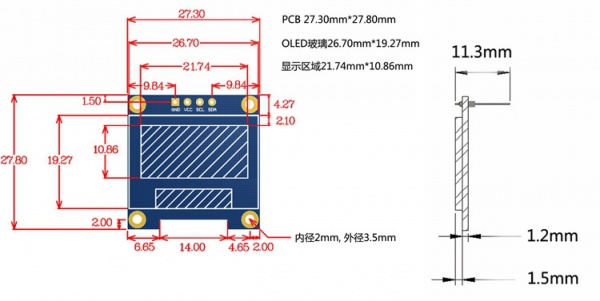

产品尺寸图：
硬件说明
硬件原理图：0.96寸OLED显示模块原理图.pdf

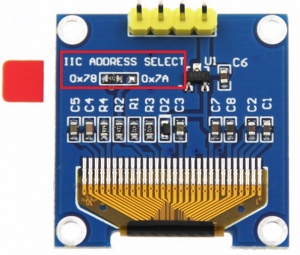

IIC从设备地址选择硬件调整说明：
如图红色矩形框内，如果电阻接在0x78这边，则表示IIC从设备地址为0x78,如果接在0x7A这边，则表示IIC从设备地址为0x7A。
使用说明
Arduino平台使用说明
1、接线说明
| 与UNO开发板连接 | 与Mega2560开发板连接 | ||
|---|---|---|---|
| 模块上管脚 | UNO单片机上管脚 | 模块上管脚 | Mega2560单片机上管脚 |
| VCC | 5V | VCC | 5V |
| GND | GND | GND | GND |
| SCL | A5 | SCL | 21 |
| SDA | A4 | SDA | 20 |
2、操作说明
a、将OLED模块按照接线说明和Arduino开发板连接起来，然后上电。
b、下载资料包（具体见驱动下载栏），解压后打开“1-Arduino测试程序\Arduino_OLED_Demo_UNO&Mega2560_IIC_V1.0\Example”文件夹，
里面有测试程序，如下图（相关说明见测试程序说明文档）
c、再打开“1-Arduino测试程序\Arduino_OLED_Demo_UNO&Mega2560_IIC_V1.0\Install libraries”文件夹，里面有U8glib开源库，如下图所示：

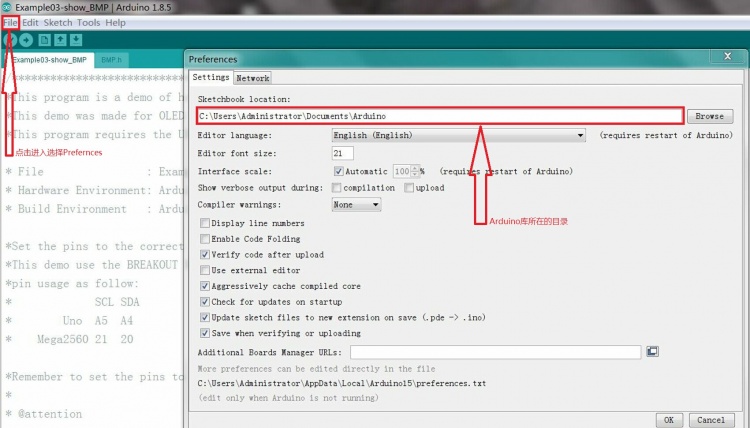

d、将U8glib拷贝到Arduino IDE运行库所在的目录，库的目录可以通过下图查看和设置：
e、选择任意一个测试程序运行测试，例如选择Example03-show_BMP测试程序

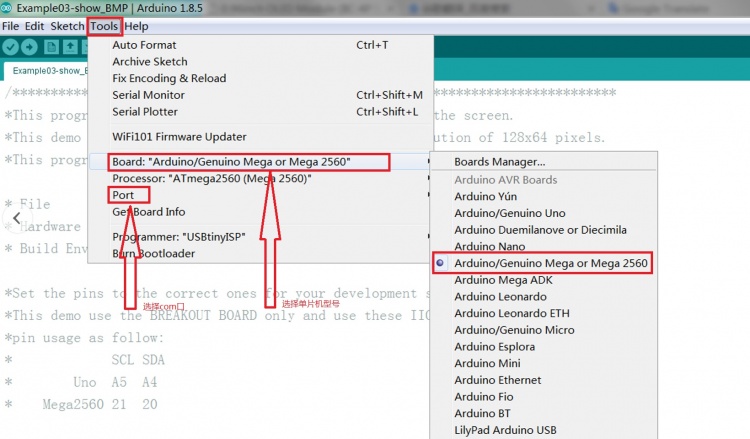

f、打开测试程序后，点击Tools->Board,选择开发板型号，然后点击Tools->Port,选择连接的com口，如下图所示：

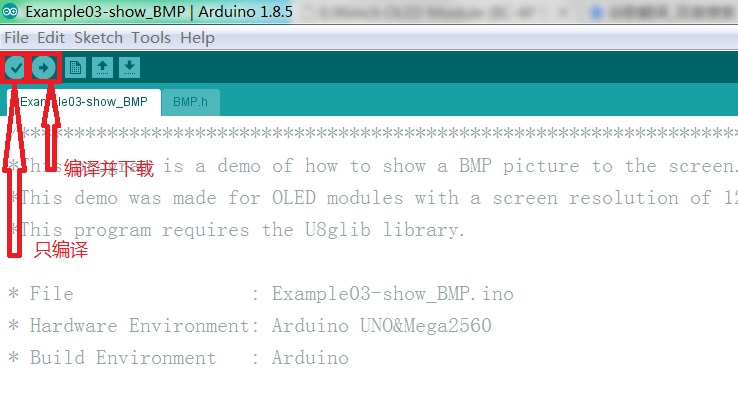

g、开发板型号和com口都选择正确后，点击右箭头按钮，进行编译下载，如下图所示：

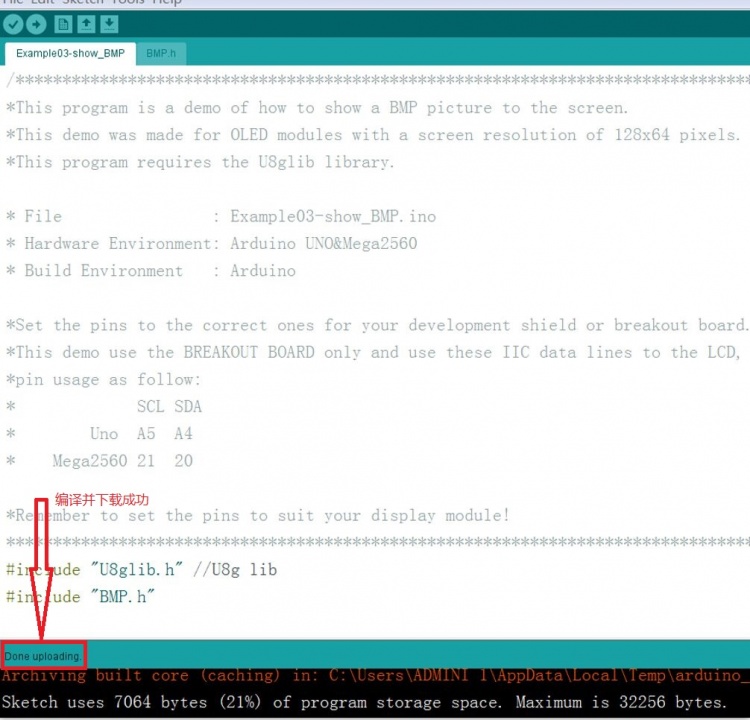

h、待出现Done upload,则说明编译和下载成功，如下图所示：
i、OLED模块显示下面图片，则说明测试程序运行成功，操作成功
C51平台使用说明
1、接线说明
| 模块上管脚 | C51单片机上管脚 |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | P23 |
| SDA | P24 |
2、操作说明 a、将OLED模块按照接线说明连接C51单片机，然后上电；
b、下载资料包（具体见驱动下载栏），解压后打开“2-C51测试程序”文件夹，如下图所示：
c、里面两种C51单片机的测试程序，随便选择一种，例如选择STC12C5A60S2单片机测试程序（相关说明见测试程序说明文档）。
d、打开“C51_OLED_Demo_STC12C5A60S2_IIC_V1.0”文件夹，找到“OLED.uvproj”文件，双击打开测试程序工程

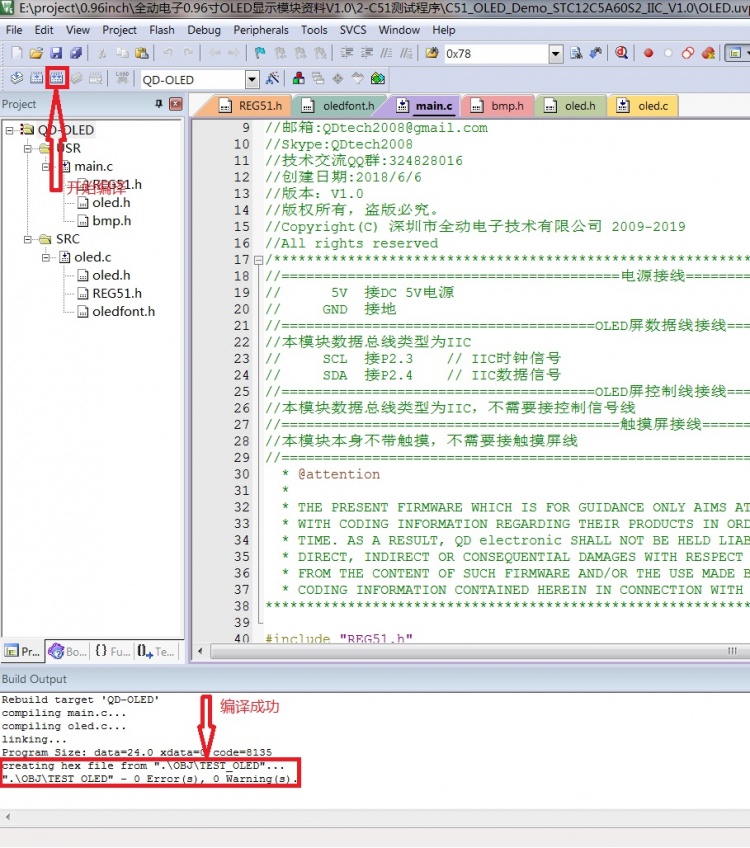

e、点击编译按钮，编译整个工程，待出现“creating hex file from ".\OBJ\TEST_OLED"...”，则说明编译成功，如下图所示：

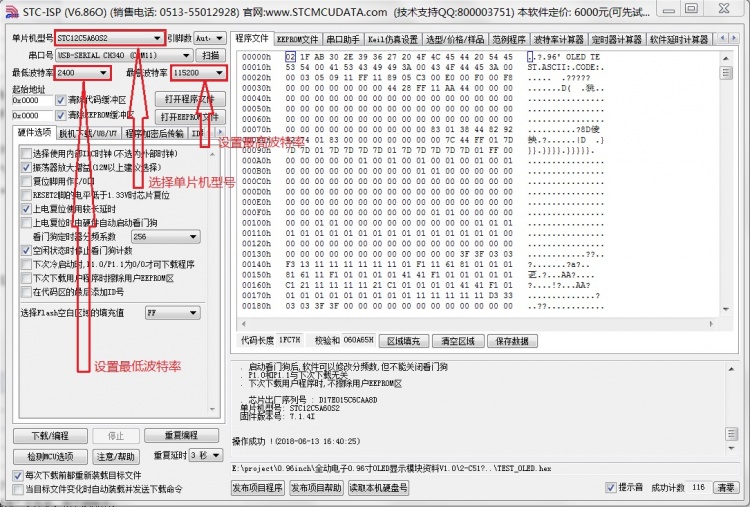

f、然后打开STC-ISP软件进行下载，相关设置如下图所示：

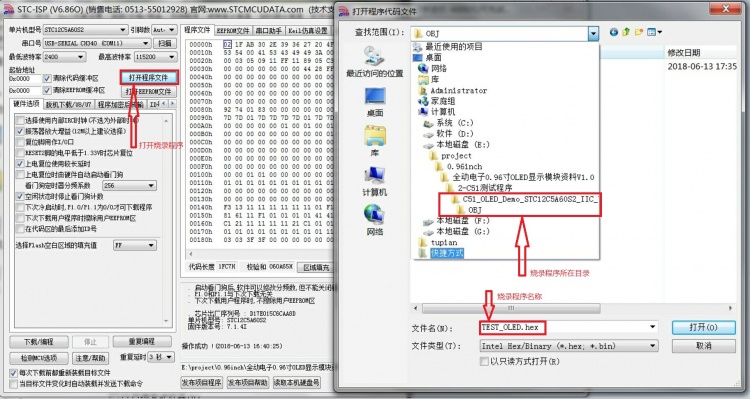

g、然后选择编译好的hex文件进行烧录，烧录文件在“C51_OLED_Demo_STC12C5A60S2_IIC_V1.0\OBJ”目录下，如下图所示：

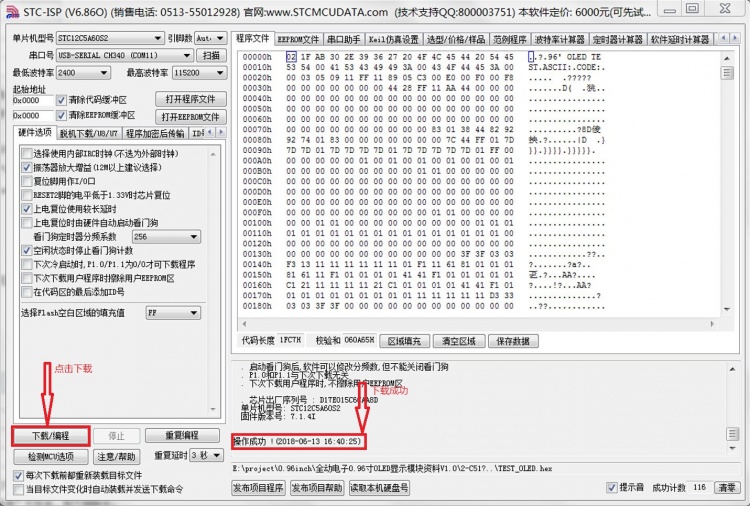

h、点击下载后，需要将单片机重新上电，待出现“操作成功”，则表示烧录成功，操作如下图所示：
i、OLED模块显示下面BMP图片则表示测试程序运行成功，操作成功。
STM32平台使用说明
1、接线说明
| 模块上管脚 | STM32单片机上管脚 |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | PB13 |
| SDA | PB14 |
2、操作说明 a、将OLED模块按照接线说明连接STM32单片机，然后上电；
b、下载资料包（具体见驱动下载栏），解压后打开“3-STM32测试程序”文件夹，如下图所示：
c、里面有两种STM32单片机的测试程序，随便选择一种，例如选择STM32F103RCT6单片机测试程序（相关说明见测试程序说明文档）。
d、打开“STM32_OLED_Demo_STM32F103RCT6_IIC_V1.0\USER”文件夹，找到“OLED.uvproj”文件，双击打开测试程序工程

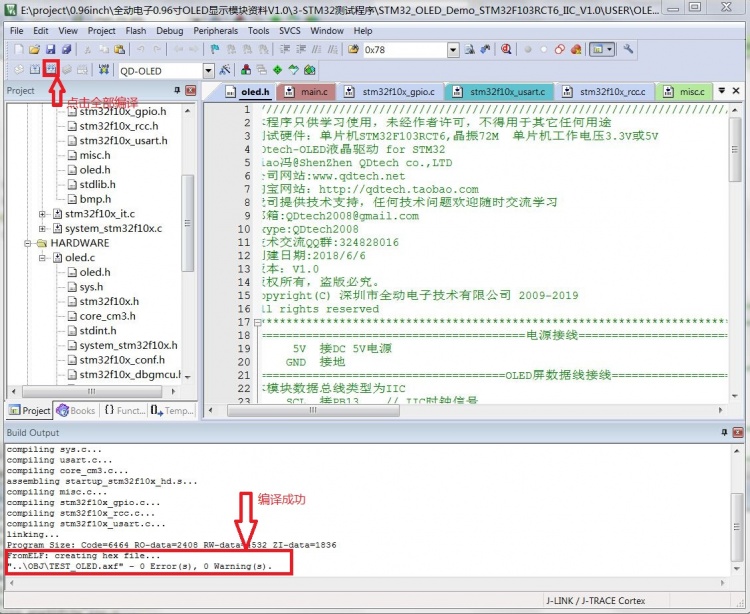

e、点击编译按钮，编译整个工程，待出现“FromELF: creating hex file..."..\OBJ\TEST_OLED.axf"”，则说明编译成功，如下图所示：

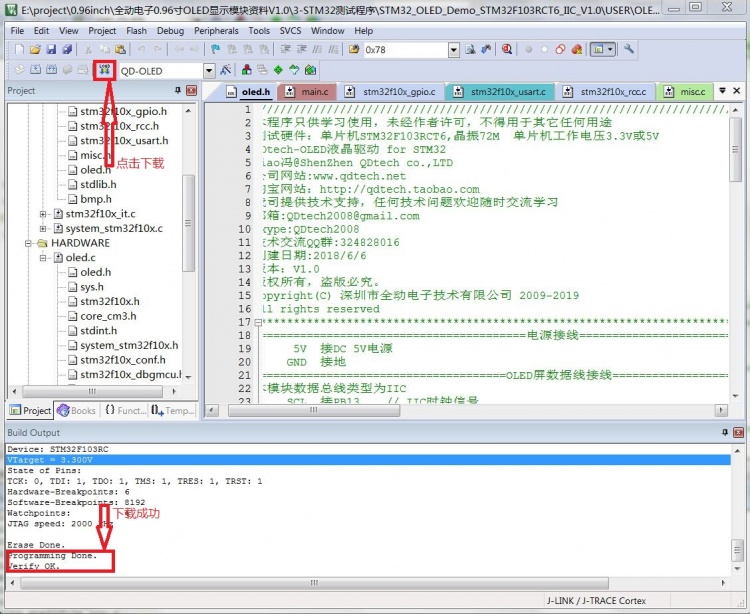

f、接上JTAG，点击下载按钮，待出现“Programming Done. Verify OK.”，则表示下载成功，如下图所示：
g、OLED模块显示下面图片则表示测试程序运行成功，操作成功。
驱动下载
常用软件说明
取模软件说明见软件包，下载地址如下：
PCtoLCD2002：PCtoLCD2002
