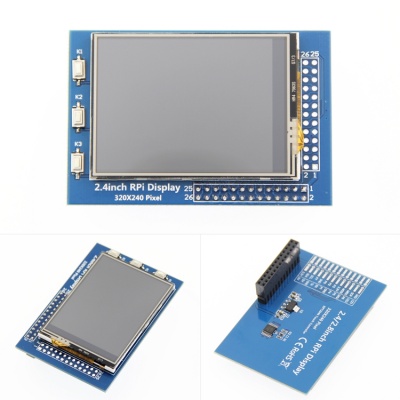

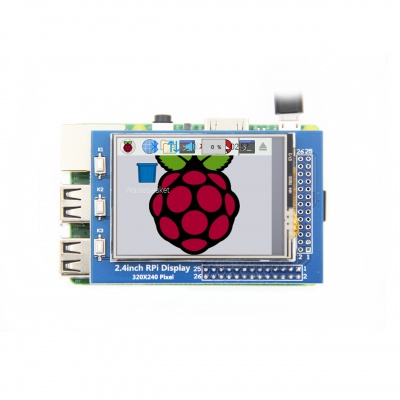

产品图片

产品介绍

2.4inch标准显示器，320×240分辨率
SPI接口，带电阻触摸屏，可进行触摸控制
兼容并可直接插入所有版本树莓派主板
提供树莓派系统驱动，在线wiki文档指导
本产品通过CE、RoHS认证

主要参数

SKU	MPI2418
尺寸	2.4inch
类型	TFT
接口	SPI
触摸面板类型	电阻触摸
分辨率	320*240 (Pixel)
驱动IC	ILI9341
有效显示尺寸(AA区)	36.72x48.96(mm)
模块PCB底板尺寸	51.53x76.68(mm)
功耗	0.08A*5V
重量(含包装)	40(g)

硬件说明

尺寸图

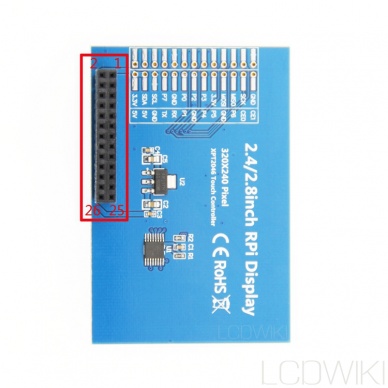

接口定义

引脚号	标识	描述
1, 17	3.3V	电源正(3.3V电源输入)
2, 4	5V	电源正(5V电源输入)
3, 5, 7, 8, 10, 22	NC	NC
6, 9, 14, 20, 25	GND	电源地
11	TP_IRQ	触摸面板中断，检测到触摸面板有按下则为低电平
12	K1	按键K1
13	LCD_RST	复位信号，低电平复位
15	LCD_RS	指令/数据寄存器选择，低电平为指令，高电平为数据
16	K2	按键K2
18	K3	按键K3
19	LCD_SI / TP_SI	LCD显示/ 触摸面板的SPI数据输入
21	TP_SO	触摸面板的SPI数据输出
23	LCD_SCK / TP_SCK	LCD显示/ 触摸面板的SPI时钟信号
24	LCD_CS	LCD片选信号，低电平选择LCD
26	TP_CS	触摸面板片选信号，低电平选择触摸面板

在树莓派系统Raspberry Pi OS中使用

步骤1,安装官方镜像Raspberry Pi OS

从官方下载最新镜像Raspberry Pi OS https://www.raspberrypi.com/software/operating-systems/
使用SDFormatter格式化Micro SD卡，
使用Win32DiskImager把官方镜像烧录到Micro SD卡。

步骤2,安装LCD驱动

在线安装(树莓派需连接互联网)

用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-show

有客户反映驱动默认的分辨率320X240太小了，桌面能显示的内容很少；
现在最新的驱动默认的分辨率调整为480X360；如需调整为其它分辨率，请参考
2.4-2.8-3.2寸屏幕分辨率太小，怎么调整？

如何旋转显示方向

第一步，如果还没有安装驱动，请执行下面的命令（树莓派需要联网）：

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-show

执行完毕之后，驱动会安装好，系统会自动重启，然后显示屏就正常显示和触摸

第二步，如果已经安装好驱动，请执行下面的命令：

cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后，系统会自动重启，然后显示屏就可以旋转90度正常显示和触摸
（' 90 '也可以改为0，90，180，270等数值，分别代表旋转角度0度，90度，180度，270度）

如果提示 rotate.sh 找不到，请回到 第一步，安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4B，需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉

（config.txt文件位于Micro SD卡根目录，即/boot中）

常见问题

资源下载

文档

驱动下载

本地下载:LCD-show.tar.gz

镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，请先使用我们预装好驱动的镜像，

下载后解压并把镜像写入到SD卡中。然后把卡插入树莓派就可以使用了。

Image Name	Version	Support	Password	Download
Raspbian	2024-10-22	PI4/PI3B+/PI3/PI2/ PI1/ZERO/ZERO W	user:pi password:raspberry	BaiduYun:	2.4-2.8-3.2-MPI2418-MPI2801-MPI3201-2024-10-22-raspios-buster-armhf.7z 提取码：femf
Raspbian	2024-10-22	PI4/PI3B+/PI3/PI2/ PI1/ZERO/ZERO W	user:pi password:raspberry	Mega:	2.4-2.8-3.2-MPI2418-MPI2801-MPI3201-2022-04-04-raspios-buster-armhf.7z
Ubuntu-MATE-32bit	22.04	PI4,PI3B+,PI3,PI2	user:pi password:raspberry	BaiduYun:	MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码：mfl3
Ubuntu-MATE-32bit	22.04	PI4,PI3B+,PI3,PI2	user:pi password:raspberry	Mega:	MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-ubuntu-mate-22.04-desktop-armhf+raspi.7z
Kali Linux RaspberryPi	2023.1	PI4B,PI3B+,PI3,PI2	user: kali password: kali	BaiduYun:	MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-kali-linux-2023.1 提取码：7a1q
Kali Linux RaspberryPi	2023.1	PI4B,PI3B+,PI3,PI2	user: kali password: kali	Mega:	MPI2418-MPI2801-MPI3201-2.4-2.8-3.2inch-kali-linux-2022.1

常用软件
