2.4inch RPi Display For RPi 3A+

来自LCD wiki

语言选择

Languages

➤中文
➤EN

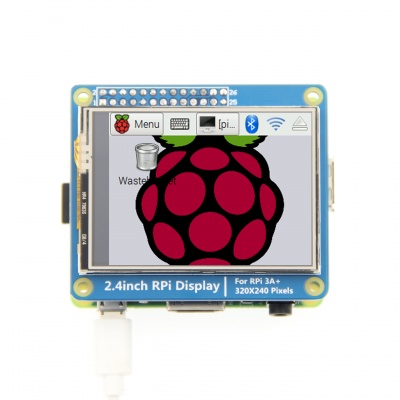

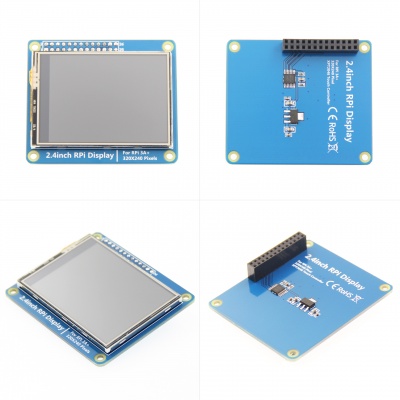

产品图片

产品介绍

  • 2.4寸标准显示器,物理分辨率320×240
  • 带电阻式触摸控制
  • 小巧玲珑,尺寸与Raspberry Pi 3A+开发板一致
  • 兼容并可直接插入任何版本树莓派(Raspberry Pi Zero,ZeroW,A, A+, B, B+, 2B, 3B, 3B+,3A+)
  • 支持Raspbian/Ubuntu/Kali系统,提供驱动和镜像,wiki在线更新
  • 本产品通过CE、RoHS认证

主要参数

名称 描述
SKU MPI2411
尺寸 2.4inch
类型 TFT
接口 SPI
分辨率 320*240 (Pixel)
有效显示尺寸(AA区) 36.72x48.96(mm)
触摸面板控制芯片 XPT2046
触摸面板类型 电阻型
LCD驱动 ILI9341
背光 LED
功耗 0.08A*5V
工作温度(℃) -20~60
外形尺寸 56.00x65.00(mm)
重量(含包装)(g) 37 (g)

硬件说明

  • 接口定义
引脚号 标识 描述
1, 17 3.3V 电源正(3.3V电源输入)
2, 4 5V 电源正(5V电源输入)
3, 5, 7, 8, 10, 12, 16, 18, 22 NC NC悬空
6, 9, 14, 20, 25 GND 电源地
11 TP_IRQ 触摸面板中断,检测到触摸面板有按下则为低电平
15 LCD_RS 指令/数据 寄存器选择,低电平为指令,高电平为数据
19 LCD_SI / TP_SI LCD显示/ 触摸面板的SPI数据输入
21 TP_SO 触摸面板的SPI数据输出
13 RST 复位信号,低电平复位
23 LCD_SCK / TP_SCK LCD显示/ 触摸面板的SPI时钟信号
24 LCD_CS LCD片选信号,低电平使能
26 TP_CS 触摸面板片选信号,低电平使能
  • 产品尺寸

在树莓派系统Raspberry Pi OS中使用

步骤1,安装官方镜像Raspberry Pi OS

  1. 从官方下载最新镜像Raspberry Pi OS https://www.raspberrypi.com/software/operating-systems/
  2. 使用SDFormatter格式化Micro SD卡,
  3. 使用Win32DiskImager把官方镜像烧录到Micro SD卡。

步骤2,安装LCD驱动

  • 在线安装(树莓派需连接互联网)
  1. 用Putty连接登陆树莓派系统到用户命令行(初始用户名:pi 密码:raspberry)
  2. 执行以下命令(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-3A+-show

有客户反映驱动默认的分辨率320X240太小了,桌面能显示的内容很少;
现在最新的驱动默认的分辨率调整为480X360;如需调整为其它分辨率,请参考
2.4-2.8-3.2寸屏幕分辨率太小,怎么调整?

如何旋转显示方向

  • 第一步,如果还没有安装驱动,请执行下面的命令(树莓派需要联网):
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD24-3A+-show

执行完毕之后,驱动会安装好,系统会自动重启,然后显示屏就正常显示和触摸

  • 第二步,如果已经安装好驱动,请执行下面的命令:
cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后,系统会自动重启,然后显示屏就可以旋转90度正常显示和触摸
(' 90 '也可以改为0,90,180,270等数值,分别代表旋转角度0度,90度,180度,270度)

如果提示 rotate.sh 找不到,请回到 第一步,安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4B,需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉

(config.txt文件位于Micro SD卡根目录,即/boot中)

常见问题

资源下载

  • 文档
  1. 2.4inch RPi Display For RPi 3A+快速入门
  2. 2.4inch RPi Display For RPi 3A+用户手册
  3. 如何安装LCD驱动
  4. 如何校准电阻触摸屏
  5. 如何安装虚拟键盘
  6. 如何修改显示方向和触摸-GPIO-电阻触摸
  7. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)
  8. RaspberryPi Ubuntu-mate系统开启SSH说明
  9. RaspberryPi Ubuntu-mate-18.04系统SSH连接失败解决方法说明
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,请先使用我们预装好驱动的镜像,
下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
System Name System Version Supported Raspberry Pi version Default user and passwd Download Link
Raspbian 2024-03-15 PI5/PI4/PI3B+/PI3/

PI2/PI1/ZERO/ZERO W

user: pi

password: raspberry

BaiduYun: MPI2411-2.4inch-for3A+-2024-03-15-raspios-bookworm-armhf(Pi4-Pi5) 提取码:1fv0
Mega: MPI2411-2.4inch-for3A+-2021-03-04-raspios-buster-armhf.7z
Ubuntu-mate 22.04 PI4,PI3B+,PI3,PI2 user: pi

password: raspberry

BaiduYun: MPI2411-2.4inch-for3A+-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码:0idx
Mega: MPI2411-2.4inch-for3A+-ubuntu-mate-22.04-desktop-armhf+raspi.7z
Kali-linux 2023.1 PI4B,PI3B+,PI3,PI2 user: kali

password: kali

BaiduYun: MPI2411-2.4inch-for3A+-kali-linux-2023.1 提取码:x52b
Mega: MPI2411-2.4inch-for3A+-kali-linux-2023.1
  • 常用软件
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
