产品图片

E32R32P-TopView
E32R32P-BottomView

E32N32P-TopView
E32N32P--BottomView

产品介绍

自带ESP32-WROOM-32E模组，开发方便，开发资源充足
3.2寸彩屏，240x320分辨率，最大支持262K色（RGB666），显示色彩丰富
采用IPS全视角面板，可视角度佳
接口丰富，方便连接各种外设（I2C、SPI、UART等外设）
支持外接喇叭，播放音频
自带RGB三色指示灯，指示状态丰富
自带电阻触摸屏，方便人机交互
标准的TYPE-C接口，方便程序下载和供电
自带micro TF卡槽，方便扩展存储
支持外接锂电池，轻巧便携
自带电池充电管理电路，可确保电池安全充放电
提供丰富的示例程序，方便学习
提供底层驱动技术支持,WIKI资料在线更新
模块老化测试多重检测可达军工级标准，支持长期稳定工作

产品参数

ESP32主控参数

名称	参数
模组	ESP32-WROOM-32E
CPU	ESP32-D0WD-V3,Xtensa双核32位LX6 微处理器
主频	240MHz（最大）
存储	448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash
WIFI	2.4GHz、802.11b/g/n模式
蓝牙	蓝牙 V4.2 BR/EDR 和蓝牙LE标准
工作电压	3.0~3.6(V)
工作温度	–40~85(℃)

液晶屏参数

名称	参数
屏幕尺寸	3.2 inch
屏幕类型	IPS TFT
分辨率	240xRGBx320(pixels)
有效显示区	48.60(W)x64.80(H)(mm)
最大颜色数目	最大：262K(RGB666) 常用：65K(RGB565)
驱动IC	ST7789P3
显示接口	4-Line SPI(接到ESP32上)
像素尺寸	0.2025(H)x0.2025
可视角度	ALL 0’CLOCK
背光亮度(典型值)	300 cd/m²
背光灯类型	White LED*6
工作温度	-10~50(℃)
存储温度	-20~60(℃)

触摸屏参数

名称	参数
有效区尺寸	3.2 inch
触摸屏类型	电阻触摸屏
触摸屏分辨率	240x320(pixels)
驱动IC	XPT2046
可视窗口尺寸	50.60(W)x66.80(H)(mm)
通信接口	SPI
结构材质	ITO膜+ITO玻璃
工作温度	-10~60(℃)
存储温度	-20~70(℃)

尺寸参数

名称	参数
液晶屏外形尺寸	55.04±0.2(W)x77.70±0.2(H)x2.4±0.1(D)(mm)(不含排线和背胶)
触摸屏外形尺寸	54.64±0.2(W)x77.30±0.2(H)x1.20±0.1(D)(mm)(不含排线和背胶)
模块外形尺寸	有触摸屏：55.04(W)x93.70(H)x5.70(D)(mm) 无触摸屏：55.04(W)x93.70(H)x4.50(D)(mm)

电池充电参数

名称	参数
充电电压	范围：4.2~6.5(V) 典型值：5V
充电电流	最大值：500mA 模块实际值：290mA
充电饱和电压	4.24V
充电温度	模块实际最大值：62℃
充电电池规格	3.7V聚合锂电池

电气参数

名称	参数
工作电压	5.0V
背光电流	104mA
总电流	ESP32复位时：40mA 仅有显示屏工作时：160mA 显示屏、喇叭、电池充电都工作时：510mA
功耗	0.8W（仅显示屏工作时）
亮度	300cd/m2（典型值）

基本参数

名称	参数
SKU	有触摸屏：E32R32P 无触摸屏：E32N32P
供电接口	TYPE-C
重量（包含包装）	E32R32P: 103g E32N32P: 93g

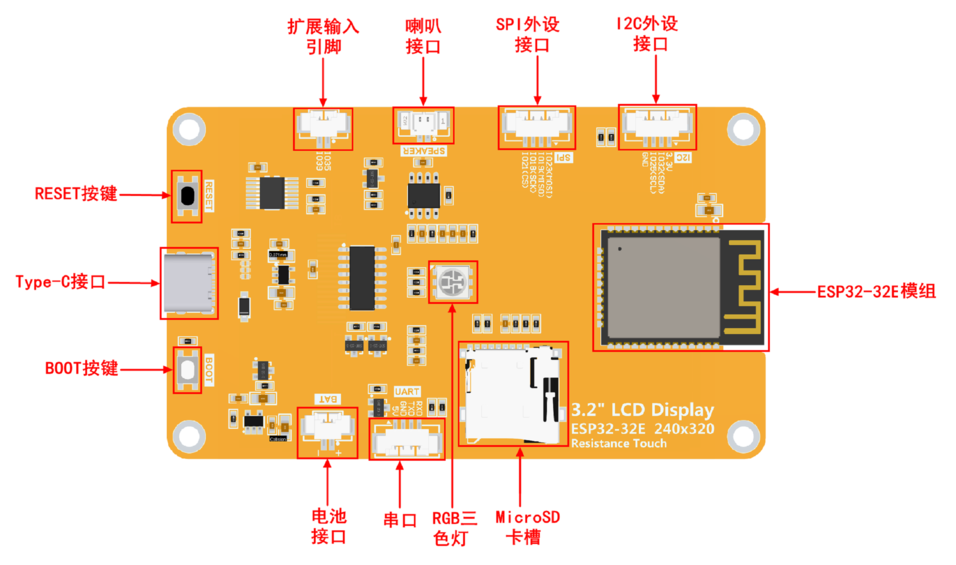

接口定义

接口功能说明

接口	功能说明
ESP32-WROOM-32E模组	显示模块主控，控制板载外设和外接外设。
MicroSD卡槽	插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。
RGB三色灯	包含红、绿、蓝三种颜色的LED灯，每种灯都可由IO控制，用来指示状态。
串口	1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。
电池接口	1.25mm 2P座子，用于接入3.7V聚合锂电池，通过电池充电管理电路对电池进行充电，也可用于电池供电。注意接口正、负极。
BOOT按键	用于进入下载模式或者按键测试。按住此按键上电，然后松开可进入下载模式，或者上电后，按住此按键，再按RESET键，松开RESET键后，再松开此按键，也可以进下载模式。不需要进入下载模式时，此按键可做普通按键使用。
TYPE-C接口	用于模块供电和下载程序。此接口和模块上的一键下载电路相连，可实现自动进入下载模式（无需按BOOT键）。
RESET按键	用于ESP32主控以及LCD复位，按下后电平复位。
扩展输入引脚	1.25mm 2P座子。IO35和IO39两个只有输入功能的IO，用于接入输入信号。
喇叭接口	1.25mm 2P座子。用于接入喇叭播放音频。
SPI外设接口	1.25mm 4P座子。用于外接SPI通信设备，此SPI接口和MicroSD共用。可做普通IO使用。
I2C外设接口	1.25mm 4P座子。用于外接IIC通信设备。可做普通IO使用。

ESP32引脚分配

板载设备	ESP32连接引脚	板载设备引脚说明
液晶屏	IO15	液晶屏片选控制信号，低电平有效
	IO2	液晶屏命令/数据选择控制信号高电平：数据，低电平：命令
	IO14	SPI总线时钟信号（液晶屏和触摸屏共用）
	IO13	SPI总线写数据信号（液晶屏和触摸屏共用）
	IO12	SPI总线读数据信号（液晶屏和触摸屏共用）
	EN	液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚）
	IO27	液晶屏背光控制信号（高电平点亮背光，低电平关闭背光）
电阻触摸屏	IO14	SPI总线时钟信号（触摸屏和液晶屏共用）
	IO13	SPI总线写数据信号（触摸屏和液晶屏共用）
	IO12	SPI总线读数据信号（触摸屏和液晶屏共用）
	IO33	电阻触摸屏片选控制信号，低电平有效
	IO36	电阻触摸屏触摸中断信号，产生触摸时，输入低电平到主控
RGB三色灯	IO22	红色LED灯（共阳极，低电平点亮，高电平关闭）
	IO16	绿色LED灯（共阳极，低电平点亮，高电平关闭）
	IO17	蓝色LED灯（共阳极，低电平点亮，高电平关闭）
MicroSD 卡	IO5	SD卡片选信号，低电平有效
	IO23	SD卡SPI总线写数据信号（MicroSD 卡和SPI外设共用）
	IO18	SD卡SPI总线时钟信号（MicroSD 卡和SPI外设共用）
	IO19	SD卡SPI总线读数据信号（MicroSD 卡和SPI外设共用）
音频	IO4	音频使能信号，低电平使能，高电平禁止
音频	IO26	音频信号DAC输出信号
按键	IO0	下载模式选择按键（按住该按键上电，然后松开就会进入下载模式）
按键	EN	ESP32-23E复位按键，低电平复位（和液晶屏复位共用）
串口	RXD0(IO3)	ESP32-32E串口接收信号（如果不使用串口，可做普通IO使用）
串口	TXD0(IO1)	ESP32-32E串口发送信号（如果不使用串口，可做普通IO使用）
电池	IO34	电池电压ADC值获取信号（输入）
SPI外设	IO21	SPI外设片选信号，低电平有效（如果不使用SPI设备，可做普通IO使用）
	IO18	SPI外设的SPI总线时钟引脚（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
	IO19	SPI外设的SPI总线读数据引脚（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
	IO23	SPI外设的SPI总线写数据引脚（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
I2C外设	IO25	I2C外设的I2C总线时钟引脚（如果不使用I2C设备，可做普通IO使用）
I2C外设	IO32	I2C外设的I2C总线数据引脚（如果不使用I2C设备，可做普通IO使用）
未使用	IO35	只能做输入IO使用
未使用	IO39	只能做输入IO使用
