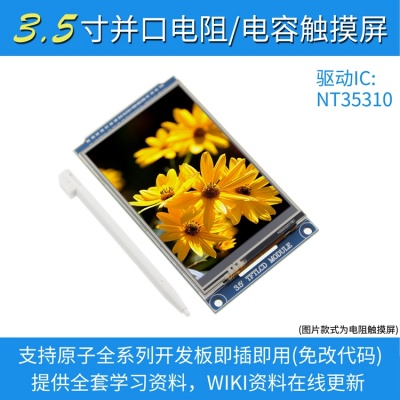

产品介绍
- 3.5寸彩屏,支持16BIT RGB 65K色显示,显示色彩丰富
- 320×480分辨率,显示效果清晰
- 支持电阻触摸屏和电容触摸屏切换
- 支持16位并行数据总线模式
- 军工级工艺标准,长期稳定工作
- 支持原子全系列开发板直插
- 提供STM32/C51源码,WIKI资料在线更新
- 提供底层驱动技术支持
产品参数
名称 | 参数 |
显示颜色 | 16BIT RGB 65K彩色 |
SKU | MRB3512 |
尺寸 | 3.5inch |
屏幕类型 | TFT |
驱动芯片 | NT35310 |
分辨率 | 480*320 (Pixel) |
模块接口 | 16Bit parallel interface |
有效显示区域(AA区) | 48.96x73.44 (mm) |
触摸屏类型 | 电容触摸屏(最大支持5点触摸)和电阻触摸屏 |
触摸IC | 电阻触摸屏:XPT2046
电容触摸屏:GT911 |
模块PCB底板尺寸 | 56.41x97.60 (mm) |
工作温度 | -10℃~60℃ |
存储温度 | -20℃~70℃ |
工作电压 | 3.3V / 5V |
功耗 | 待定 |
产品重量(含包装) | 57g |
接口定义

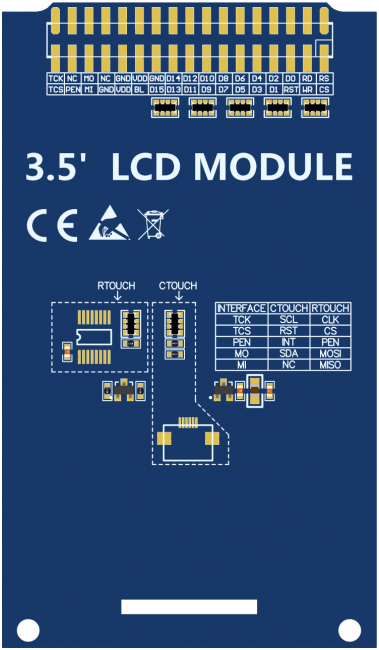

图1.模块正面图 | 图2.模块背面图 |
1. 该模块硬件支持电阻触摸屏和电容触摸屏切换(如图2虚线框内所示),具体说明如下:
- 使用电阻触摸屏:将RTOUCH所指虚线框里的元器件都焊上,CTOUCH所指虚线框里的元器件不需要焊接;
- 使用电容触摸屏:将CTOUCH所指虚线框里的元器件都焊上,RTOUCH所指虚线框里的元器件不需要焊接;
2. 本模块硬件只支持16位并口数据总线模式
序号 | 模块引脚 | 引脚说明 |
1 | CS | 液晶屏片选控制引脚(低电平使能) |
2 | RS | 液晶屏寄存器/数据选择控制引脚(低电平:寄存器,高电平:数据) |
3 | WR | 液晶屏写控制引脚 |
4 | RD | 液晶屏读控制引脚 |
5 | RST | 液晶屏复位控制引脚(低电平复位) |
6 | D0 | 液晶屏数据总线16位引脚 |
7 | D1 | |
8 | D2 | |
9 | D3 | |
10 | D4 | |
11 | D5 | |
12 | D6 | |
13 | D7 | |
14 | D8 | |
15 | D9 | |
16 | D10 | |
17 | D11 | |
18 | D12 | |
19 | D13 | |
20 | D14 | |
21 | D15 | |
22 | GND | 模块电源地引脚 |
23 | BL | 液晶屏背光控制引脚(高电平点亮) |
24 | VDD | 模块电源正极引脚(模块已集成稳压IC,
所以在STM32单片机上电源可接5V也可以接3.3V,但是在C51单片机上只能接5V) |
25 | VDD | |
26 | GND | 模块电源地引脚 |
27 | GND | |
28 | NC | 液晶屏背光电源正极引脚(默认共用板载背光电源,此引脚可不接) |
29 | MI | 电阻触摸屏SPI总线读信号 |
30 | MO | 电阻触摸屏SPI总线写信号或
电容触摸屏IIC总线数据信号 |
31 | PEN | 电容或电阻触摸屏中断检测引脚(发生触摸时为低电平) |
32 | NC | 没定义,不需要使用 |
33 | TCS | 电阻触摸屏片选控制信号或
电容触摸屏复位信号(低电平复位) |
34 | TCK | 电阻触摸屏SPI总线或
电容触摸屏IIC总线时钟信号 |
如何在STM32开发板上使用
该模块兼容正点原子STM32开发板,具体使用方法如下:
- 步骤1:下载测试程序
- 从程序下载栏下载STM32测试程序
- 相关的测试程序说明请查阅程序包里面的测试程序说明文档
- 步骤2:连接STM32开发板
- 找到开发板上TFTLCD插槽,将模块引脚和插槽引脚对应起来(例如模块CS引脚对应插槽CS引脚),然后直插到插槽中
- 步骤3:编译、下载程序到开发板
- 编译并下载需要测试的程序到STM32开发板,( 不会编译和下载?)
- 步骤4:观察程序运行情况
- 程序下完毕后,观察程序运行情况,如果可以正常显示,则说明程序运行成功
程序下载
产品文档
- 3.5寸16位并口兼容电阻触摸和电容触摸模块用户手册
- 3.5寸QD-TFT3518液晶屏规格书
- 3.5寸电容触摸结构工程图
- 3.5寸16位并口兼容电阻触摸和电容触摸模块尺寸图
- 3.5寸16位并口兼容电阻触摸和电容触摸模块原理图
- 3.5寸QD-TFT3518液晶屏原理图和PCB封装库
- 驱动IC数据手册NT35310
