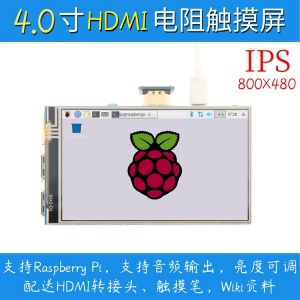

产品图片
产品介绍
- 4.0寸IPS全视角显示屏
- 支持HDMI输入，刷新率可达60FPS
- 物理分辨率480x800，电阻触摸屏
- 兼容并可直接插入所有版本树莓派主板(树莓派1代B型和Zero需另配HDMI线)
- 提供驱动（支持Raspbian / Ubuntu-mate/ Kali/Retropie系统）
- 可用作树莓派显示器，带触摸控制功能（需安装触摸驱动）
- 可用作电脑显示器，无触摸功能(需另配HDMI线）
- 带3.5mm音频接口，支持HDMI音频输出，背光可调节
产品参数
| 名称 | 描述 |
| SKU | MPI4008 |
| 尺寸 | 4.0inch |
| 显示接口 | HDMI |
| 面板类型 | TFT，IPS全视角 |
| 显示驱动 | NT35510 |
| 触摸接口 | GPIO |
| 触摸类型 | 电阻触摸 |
| 触摸驱动芯片 | XPT2046 |
| 物理分辨率 | 800*480 (Pixel) |
| 有效显示区域(AA区) | 51.84x86.40(mm) |
| 背光 | LED |
| 功耗 | 0.16A*5V |
| 工作温度（℃） | -20~60 |
| 外形尺寸 | 98.60*58.05 (mm) |
| 包装尺寸 | 143*134*51 (mm) |
| 重量(含包装)(g) | 126 (g) |
硬件说明

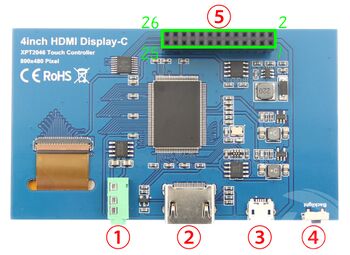

硬件介绍
- ① 耳机接口: HDMI音频输出接口
- ② HDMI接口: HDMI信号输入接口
- ③ USB供电接口: 用作普通显示器使用时提供电源（5V 1A）
- ④ 背光按键: 背光亮度调节按键，短按背光变化10%，长按几秒关闭背光
- ⑤ 树莓派26PIN母座: 用作树莓派显示器时从此处获取电源和返回触摸数据
- 26PIN母座接口定义:
| 引脚号 | 标识 | 描述 |
|---|---|---|
| 1、17 | 3.3V | 电源正(3.3V电源输入) |
| 2、4 | 5V | 电源正(5V电源输入) |
| 3、5、7、8、10、11、12、13、15、16、18、24 | NC | NC |
| 6、9、14、20、25 | GND | 电源地 |
| 19 | TP_SI | 触摸面板的SPI数据输入 |
| 21 | TP_SO | 触摸面板的SPI数据输出 |
| 22 | TP_IRQ | 触摸面板中断，检测到触摸面板有按下则为低电平 |
| 23 | TP_SCK | 触摸面板的SPI时钟信号 |
| 26 | TP_CS | 触摸面板片选信号，低电平选择触摸面板 |

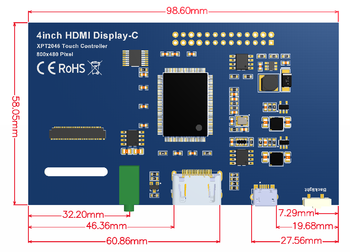

产品尺寸图(点击图片查看原图)
在树莓派Raspbian/Ubuntu Mate/Kali/Retropie系统中使用
方法一
方法二
- 步骤1, 安装各种系统最新官方镜像 (Q:不会安装？)
- 步骤2, 与树莓派连接

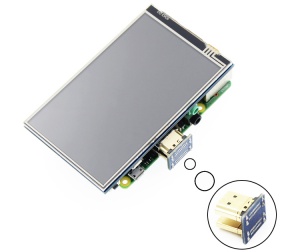

- 如图将液晶屏母座靠右对齐树莓派排针插入，插入HDMI转接头，插入MicroSD卡，连接网线，接好电源
- 步骤3, 安装LCD驱动
- A、在Raspbian系统中安装（树莓派需要连接互联网）
- (1)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接？)
- (2)执行以下命令获取LCD驱动并安装(复制后在Putty窗口中单击鼠标右键即可粘贴):
sudo rm -rf LCD-show git clone https://github.com/goodtft/LCD-show.git chmod -R 755 LCD-show cd LCD-show/ sudo ./MPI4008-show
- B、在Ubuntu、Kali、RetroPie系统中安装
- (1)下载本地驱动，下载链接如下：（因为系统差异，Ubuntu、Kali、RetroPie系统暂时只能使用本地驱动）
- 适用于Ubuntu-mate-18.04系统的驱动下载： Ubuntu-18.04-驱动
- 适用于Kali-linux系统的驱动下载：Kali-2019.1-驱动
- 适用于retropie-rpi2_rpi3系统的驱动下载：RetroPie-Pi2-Pi3-驱动
- 适用于retropie-rpi1_zero系统的驱动下载：RetroPie-Pi1-ZERO-驱动
- (2)将本地驱动复制到树莓派系统中
- (3)登陆树莓派终端,并执行以下命令安装驱动 (用户名和密码)
- (1)下载本地驱动，下载链接如下：（因为系统差异，Ubuntu、Kali、RetroPie系统暂时只能使用本地驱动）
- B、在Ubuntu、Kali、RetroPie系统中安装
tar -xvzf LCD-show.tar.gz chmod -R 755 LCD-show cd LCD-show/ sudo ./MPI4008-show
- 步骤4, 检测驱动是否安装成功
- LCD驱动安装完成后，系统会自动重启，LCD可以正常显示和触摸就说明驱动安装成功了
注意事项：
- A、Ubuntu系统默认SSH没有开启，具体开启方法见RaspberryPi Ubuntu-mate系统开启SSH说明
- B、Ubuntu-18.04系统ssh连接可能会失败，具体解决方法见RaspberryPi Ubuntu-mate-18.04系统ssh连接失败解决方法说明
- C、RetroPie-rpi1_zero系统不能通过SSH登录（没有网口和wifi模块），需要通过串口拷贝驱动，具体设置方法见RaspberryPi Zero打开串口说明
- D、Retropie系统游戏安装及设置说明见RaspberryPi Retropie系统使用说明
如何作为普通显示器使用
- 使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
- 对Micro USB接口供电;
- 如有多个显示器，请先拔掉其他显示器接口，将本LCD作为唯一显示器进行测试。
- 注: 触摸功能只能接树莓派使用。
如何旋转显示方向
- 第一步，如果还没有安装驱动，请执行下面的命令（树莓派需要联网）：
sudo rm -rf LCD-show git clone https://github.com/goodtft/LCD-show.git chmod -R 755 LCD-show cd LCD-show/ sudo ./MPI4008-show
执行完毕之后，驱动会安装好，系统会自动重启，然后显示屏就正常显示和触摸
- 第二步，如果已经安装好驱动，请执行下面的命令：
cd LCD-show/ sudo ./rotate.sh 90
执行完毕之后，系统会自动重启，然后显示屏就可以旋转90度正常显示和触摸
（' 90 '也可以改为0，90，180，270等数值，分别代表旋转角度0度，90度，180度，270度）
如果提示 rotate.sh 找不到，请回到 第一步，安装最新的驱动
如果是HDMI接口显示屏使用Raspberry Pi 4B，需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉
常见问题
资源下载
文档
- MPI4008-4inch-HDMI-Display-C-用户手册-V1.0.pdf
- 如何安装LCD驱动-V1.2
- 如何校准电阻触摸屏-V1.2
- 如何安装虚拟键盘(CN)
- 如何修改显示方向和触摸-HDMI-电阻触摸-V1.2
- 树莓派入门教程(下载，格式化，烧录，SSH，PuTTy)-V1.0
- RaspberryPi Ubuntu-mate系统开启SSH说明
- RaspberryPi Ubuntu-mate-18.04系统SSH连接失败解决方法说明
- RaspberryPi Zero打开串口说明
- RaspberryPi Retropie系统使用说明
驱动下载
镜像下载
- 如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，请先使用我们预装好驱动的镜像，
- 下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
| 镜像名称 | 支持的树莓派版本 | 用户名 | 密码 |
|---|---|---|---|
| Raspbian | Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero | pi | raspberry |
| Ubuntu-MATE-32bit | Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ | pi | raspberry |
| Kali Linux
RaspberryPi-32bit |
Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ | kali | kali |
