7inch HDMI Display-B

语言选择 Languages

➤中文

➤EN

产品视频

加载视频

Youku

Youku可能会收集个人数据。 隐私政策

继续关闭

• 相关视频

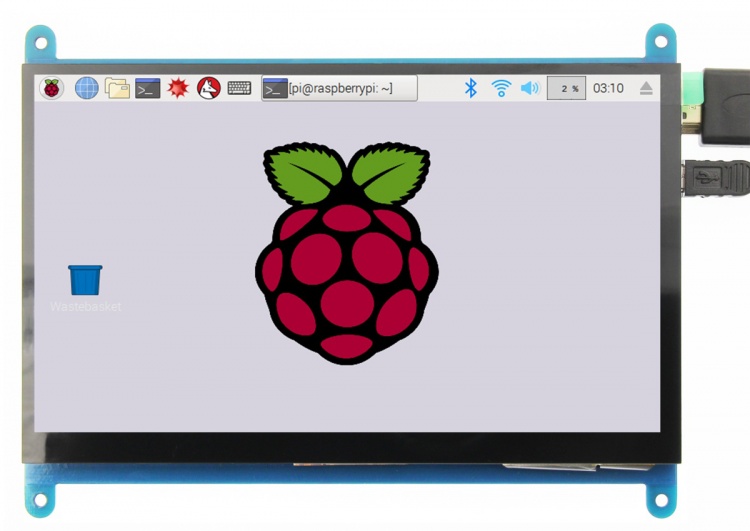

产品图片

产品介绍

• 7inch标准显示器，硬件分辨率800×480，可通过软件配置分辨率(最高支持1920X1080)
• 带电容触摸屏，支持5点触摸控制，USB触摸，免驱
• 支持背光单独控制，可关闭背光节省功耗
• 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC
• 作为Raspberry Pi显示器使用时，支持Raspbian、Ubuntu、WIN10 IOT等系统，单点触控，免驱
• 作为计算机显示器使用时，支持Windows 7/ 8/ 8 .1/ 10，五点触控，免驱
• 支持微软索尼PS4、XBOX360和任天堂等常用游戏主机
• 本产品通过CE、RoHS认证

产品参数

• 尺寸: 7.0(inch)
• SKU: MPI7001
• 分辨率: 800×480(dots)
• 触摸: 5点电容触摸
• 显示区域： 153.84*85.63(mm)
• 外形尺寸: 164.9*124.27(mm)
• 包装尺寸: 211*150*53 (mm)
• 重量(含包装): 405(g)
• 功耗: 0.74A*5V

硬件说明

• ① Backlight: 背光电源开关, 控制背光打开和关闭，可节省功耗。

• ②&③ Touch: USB 触摸/供电接口, 用于供电和触摸输出，两者功能一致，只接任意一个即可

• ④ Display: HDMI 接口, 用于连接主板和 LCD 显示屏进行HDMI传输


在树莓派Raspbian/Ubuntu Mate/Win10 IoT Core系统中使用

• 步骤1,安装官方镜像

1. 从官方下载最新镜像
2. 按官方教程步骤安装好系统

• 步骤2,修改config.txt配置文件

步骤1烧写完成后，打开Micro SD卡根目录的config.txt文件并在文件末端加入以下代码，保存并安全弹出Micro SD卡:

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
hdmi_cvt 800 480 60 6 0 0 0

注意：树莓派官方2021-10-30系统，还要注释掉 dtoverlay=vc4-kms-v3d （修改为 #dtoverlay=vc4-kms-v3d）

• 步骤3，

将Micro SD卡插入树莓派，将HDMI线连接树莓派和LCD，将USB线连接树莓派的4个USB口任意一个，USB线另一端连接到LCD的USB口，然后给树莓派上电，如显示和触摸均正常则驱动成功（请使用足2A电源供电）。

如何作为电脑显示器使用

• 使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
• 将MicroUSB连接线一端连接LCD的USB Touch接口(两个MicroUSB任意一个均可)，另一端连接至电脑的USB端口。
• 如有多个显示器，请先拔掉其他显示器接口，将本LCD作为唯一显示器进行测试。

如何旋转显示方向

注：此方法只针对树莓派系列的显示屏，其它显示屏并不适用

• 第一步，如果还没有安装驱动，请执行下面的命令（树莓派需要联网）：

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD7B-show

执行完毕之后，驱动会安装好，系统会自动重启，然后显示屏就正常显示和触摸

• 第二步，如果已经安装好驱动，请执行下面的命令：

cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后，系统会自动重启，然后显示屏就可以旋转90度正常显示和触摸
（' 90 '也可以改为0，90，180，270等数值，分别代表旋转角度0度，90度，180度，270度）

如果提示 rotate.sh 找不到，请回到 第一步，安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4，需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉

（config.txt文件位于Micro SD卡根目录，即/boot中）

常见问题

• 树莓派常见问题
• Ubuntu-mate-18.04系统中，使用电容触摸局部菜单无法使用
• 如何在树莓派4中使用双屏显示
• 7寸B和7寸C如何PWM控制背光亮度
• Ubuntu 20.04 LTS 安装桌面之后，系统卡死
• 树莓派官方64位系统2021-05-07-raspios-buster-arm64.img无法设置分辨率

资源下载

• 文档

1. 7inch_HDMI_Display-B_用户手册(CN)
2. 如何安装LCD驱动-V1.2
3. 如何修改显示方向和触摸-HDMI-电容触摸-V1.2
4. 如何安装虚拟键盘
5. 如何校准电容触摸屏-V1.0
6. 树莓派入门教程(下载，格式化，烧录，SSH，PuTTy)-V1.0
7. 产品尺寸图
8. HDMI模块如何设置双屏显示-V1.0

• 驱动下载

1. Driver:LCD-show.tar.gz

• 镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，

请先使用我们预装好驱动的镜像，下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

镜像名称	支持的树莓派版本	用户名	密码
Raspbian	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero	pi	raspberry
Ubuntu-MATE-32bit	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+	pi	raspberry
Kali Linux RaspberryPi-32bit	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+	kali	kali

Image Name	Version	Download
Raspbian	2024-11-19	BaiduYun:	MPI7001-7inch-B-2024-11-19-raspios-bookworm-armhf(Pi4-Pi5) 提取码：zgts
		Mega:	MPI7001-7inch-B-2022-04-04-raspios-buster-armhf.7z
Ubuntu MATE	22.04	BaiduYun:	MPI7001-7inch-B-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码：11xx
		Mega:	MPI7001-7inch-B-ubuntu-mate-22.04-desktop-armhf+raspi.7z
Kali Linux RaspberryPi	2024.3	BaiduYun:	MPI7001-7inch-B-kali-linux-2024.3-rpi4-nexmon.7z 提取码：qcks
		Mega:	MPI7001-7inch-B-kali-linux-2022.1-rpi4-nexmon.7z

• 镜像文件MD5校验
• 常用软件

1. Panasonic SDFormatter
2. Win32DiskImager
3. PuTTY
