产品图片

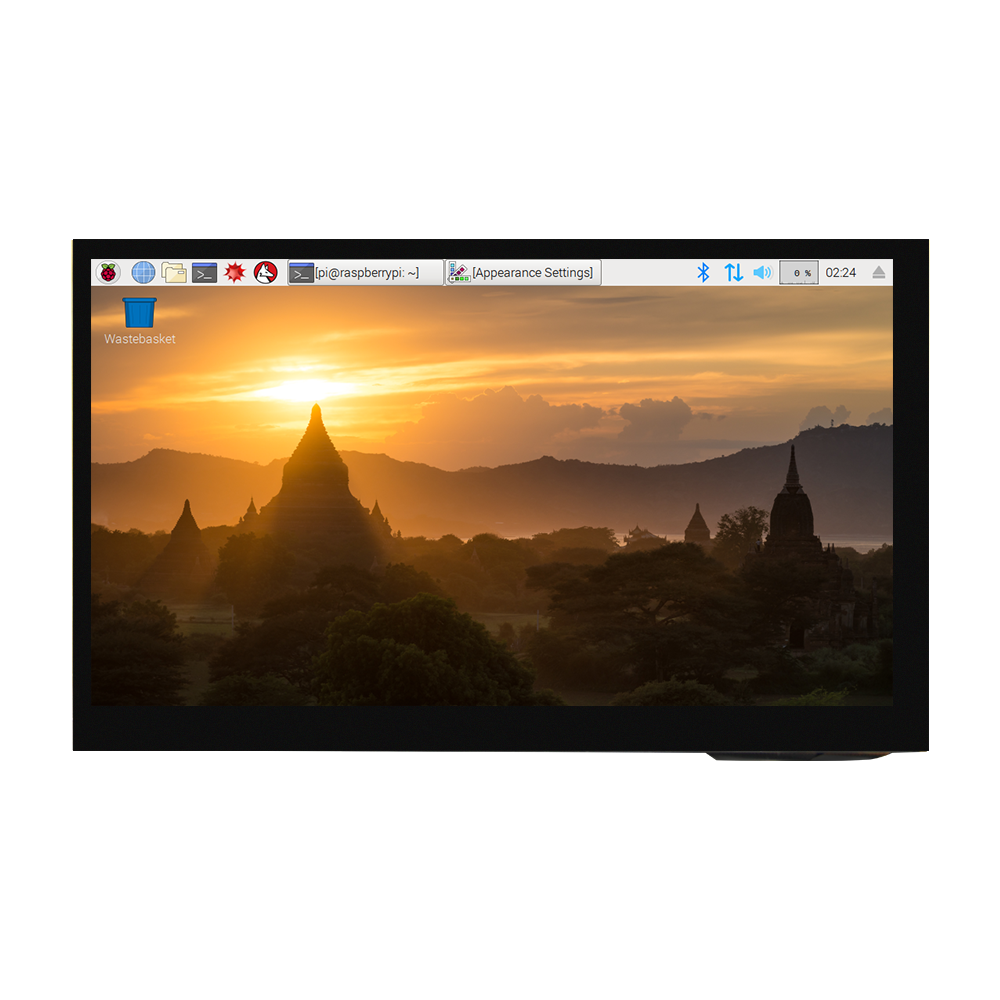

MPI7010-TopView

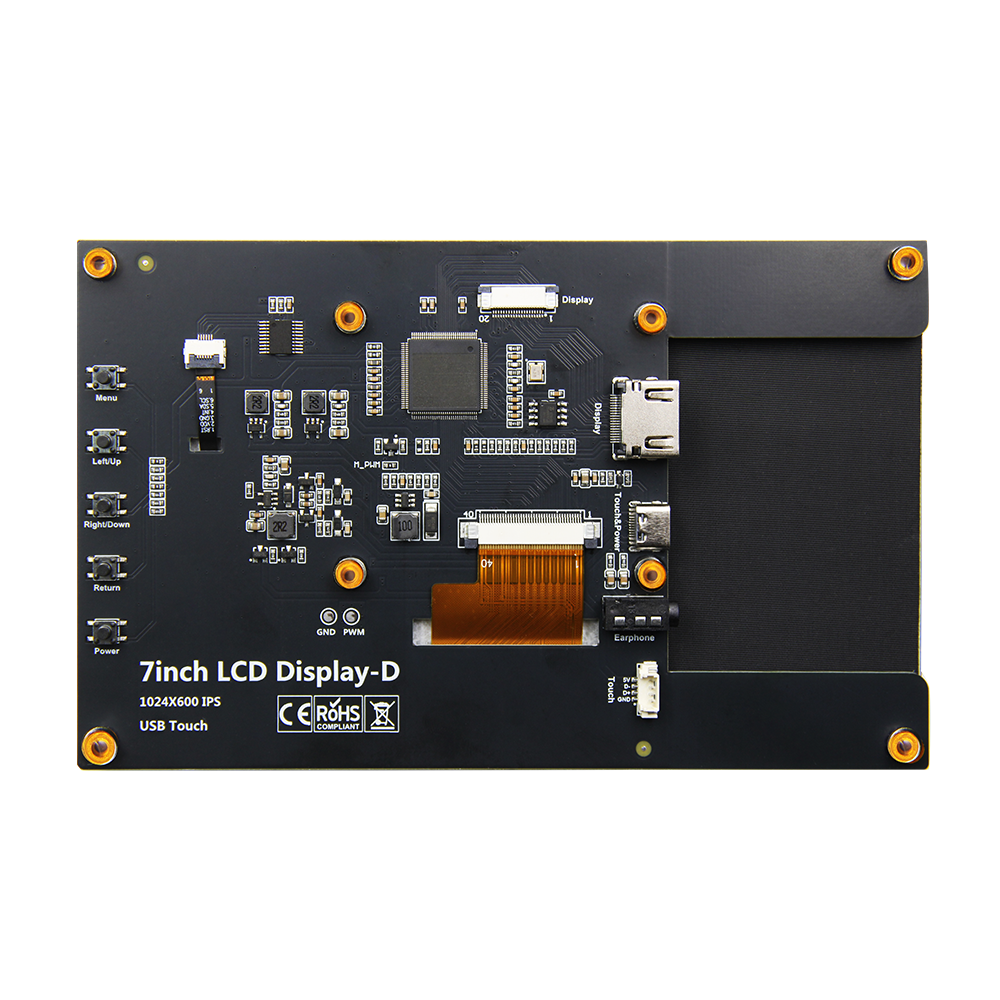

MPI7010-ButtomView

产品特点

● 7寸IPS标准显示器，物理分辨率1024×600点阵

● 采用内缩接口设计，支持安装树莓派

● HD输入带缩放功能支持更高分辨率(最高支持1920X1080输入)

● 带电容触摸屏，支持5点触摸控制，USB触摸，免驱

● 支持USB调光功能，配套上位机软件实现在线调光；

● 自带OSD菜单调节功能(可调节对比度/亮度/开关机等)

● 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC

● 作为Raspberry Pi显示器使用时，支持Raspbian、Ubuntu、WIN10 IOT等系统，多点触控，免驱

● 作为计算机显示器使用时，支持Windows 7/ 8/ 8 .1/ 10/11系统，五点触控，USB免驱

● 支持微软索尼PS4、XBOx360和任天堂等常用游戏主机

● 本产品通过CE、RoHS认证

产品描述

产品参数

名称	参数
SKU	MPI7010
显示屏类型	IPS屏
显示屏尺寸	7.0 inch
分辨率	1024 x 600
显示区域	154.21 x 85.92 mm
背光类型	白光LED
背光亮度	420 cd/m²
触摸屏类型	电容触摸屏
触摸IC	GT911
电源	Type-C USB（5V）
模块整体功率	2.55W
视频输入接口	HDMI
模块尺寸 (长x宽x高)	164.90102.0015.15 (mm)
包装尺寸 (长x宽x高)
产品重量 (含包装)	391

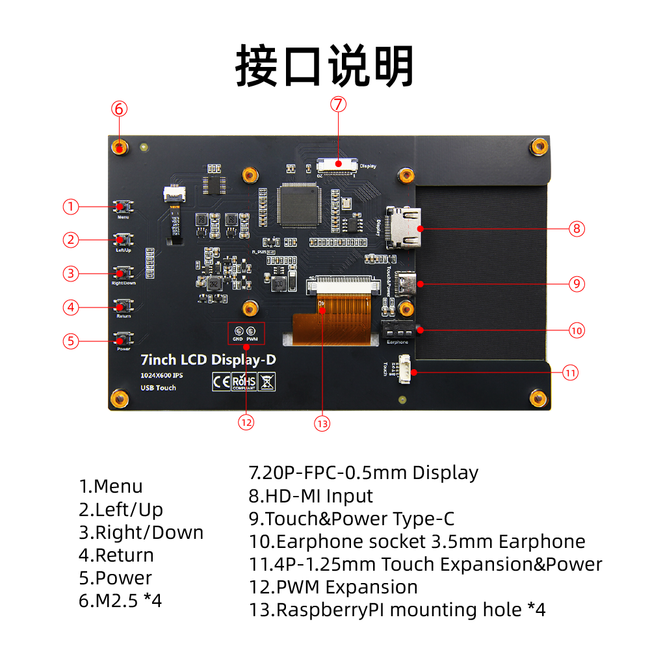

接口功能说明

接口名称	功能说明
1:Menu	显示OSD设置菜单 / 选择键
2:Left/Up	方向键<- （背光快捷调节键）
3:Right/Down	方向键-> （背光快捷调节键）
4:Return	设置显示菜单时，返回上一级
5:Power	打开或关闭LCD显示，以降低功耗
6:M2.5	2.5mm铜柱
7:Display(20P-0.5-FPC)	使用FPC排线连接主板和显示屏，传输HDMI信号
8: HDMI接口	使用HDMI线和信号源设备连接
9: Touch & Power	使用 TypeC-USB线和信号源设备连接，此接口用于触摸和供电
10: Earphone接口	使用耳机线和设备连接，此接口用于音频接收
11: 4p-1.25mm Touch接口	此接口用于触摸和供电
12: PWM外部接口	此接口可用于外部PWM调试，需自行焊接
13:M2.5	2.5mm铜柱，可以连接固定树莓派

20Pin-0.5mm-FPC⑦ 扩展接口引脚定义

序号	标识	说明
1	NC	悬空
2	RX0_N	数据传输引脚，用于传输 0 通道的差分数据信号
3	GND	接地引脚
4	RX0_P	数据传输引脚，用于传输 0 通道的差分数据信号
5	RX1_N	数据传输引脚，用于传输 1 通道的差分数据信号
6	GND	接地引脚
7	RX1_P	数据传输引脚，用于传输 1 通道的差分数据信号
8	RX2_N	数据传输引脚，用于传输 2 通道的差分数据信号
9	GND	接地引脚
10	RX2_P	数据传输引脚，用于传输 2 通道的差分数据信号
11	RXC_P	时钟传输引脚，用于传输差分时钟信号
12	GND	接地引脚
13	RXC_N	时钟传输引脚，用于传输差分时钟信号
14	NC	悬空
15	NC	悬空
16	HDMI SCL	IIC 时钟线，它为数据传输提供时钟信号
17	HDMI SDA	IIC 数据线，用于实际的数据传输
18	GND	接地引脚
19	HDMI 5V	电源引脚，提供 5V 电源
20	HDMI HPD0	是 HDMI 接口里的热插拔检测信号引

4Pin-1.25mm⑪ 触摸扩展接口引脚定义

引脚	标识	功能说明
1	5V	电源引脚，提供 5V 电源
2	D+	数据传输引脚，用于传输差分数据信号
3	D-	数据传输引脚，用于传输差分数据信号
4	GND	接地引脚

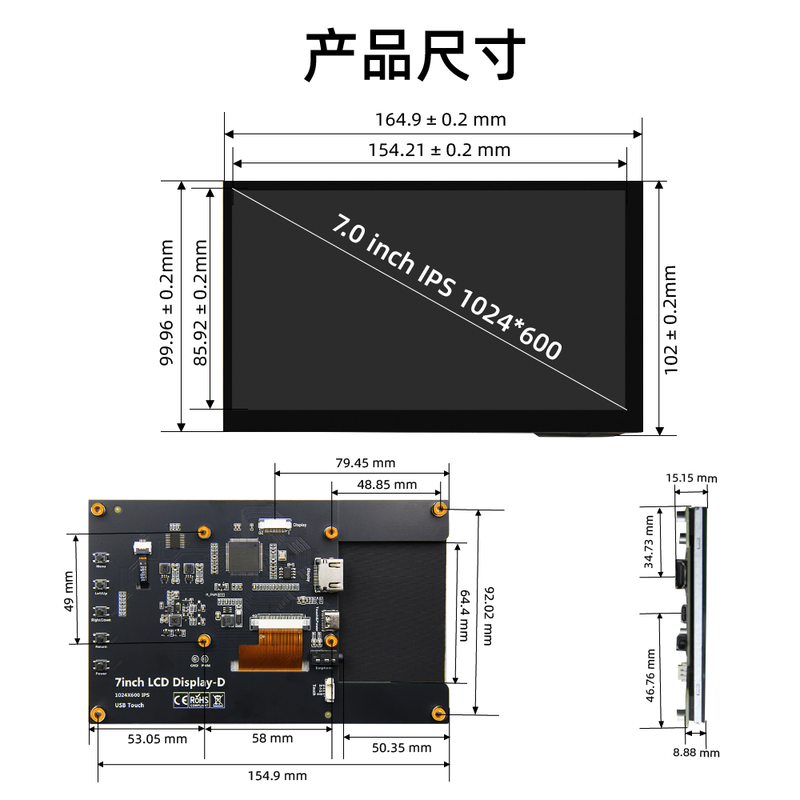

产品尺寸

用于树莓派

与树莓派硬件连接

树莓派软件设置

步骤1, 下载最新官网镜像

1）下载Raspbian官方镜像

下载网址：https://www.raspberrypi.org/downloads/raspbian/

用户名：pi 密码：raspberry

2）下载Ubuntu Mate官方镜像

下载网址：https://ubuntu-mate.org/download/

用户名和密码开机后可以自己设置

3）下载Kail官方镜像

下载网址：https://www.offensive-security.com/kali-linux-arm-images/

用户名：kali 密码：kali

4）下载Retropie官方镜像

下载网址：https://retropie.org.uk/download/

用户名：pi 密码：raspberry

步骤2, 烧录官网镜像

1）下载并安装工具软件（如果已经安装好，此步骤可以忽略）

SD卡格式化软件SDFormatter下载网址：

https://www.sdcard.org/downloads/formatter_4/

镜像烧录软件Win32DiskImager下载网址：

https://sourceforge.net/projects/win32diskimager/

2）格式化SD卡

将SD卡插入读卡器->将读卡器插入电脑 -> 打开SDFormatter软件 -> 选择SD卡 -> 选择Quick format

(一般选择快速格式化，其他选项根据自己需求选择) -> 点击Format按钮 -> 选择“Yes” -> 格式化完成后点击确定。

3）烧录镜像

打开Win32DiskImager软件 -> 选择需要烧录的镜像文件（xxx.img） -> 选择SD卡 -> 点击“write”按钮 ->

选择“Yes” -> 等待烧录完成（整个过程大概持续10几分钟）

步骤3, 插入SD卡

以上步骤都完成后，在电脑上弹出SD卡，然后插入树莓派背面的SD卡卡槽中

步骤4, 运行系统

将显示屏HDMI接口和TOUCH接口连接树莓派，接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用，只需要连接HDMI接口和Type-C接口，就能正常显示和支持最多五点触摸。

常见问题

资源下载

文档

镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，

请先使用我们预装好驱动的镜像，下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。


镜像名称	支持的树莓派版本	用户名	密码
Raspbian	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero	pi	raspberry
Ubuntu-MATE-32bit	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+	pi	raspberry
Kali Linux RaspberryPi-32bit	Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+	kali	kali

Image Name	Version	Download
Raspberry Pi OS	2024-03-15	百度云:	MPI1008-10.1inch-Y-MPI8008-8inch-2024-03-15-raspios-bookworm-armhf(Pi4-Pi5) 提取码：p2xy
Raspberry Pi OS	2024-03-15	Mega:	MPI1008-10.1inch-Y-2022-04-04-raspios-bullseye-armhf
Ubuntu MATE	22.04	百度云:	MPI1008-10.1-Y-ubuntu-mate-22.04-desktop-armhf+raspi.7z 提取码：o4l0
Ubuntu MATE	22.04	Mega:	MPI1008-10.1-Y-ubuntu-mate-22.04-desktop-armhf+raspi.7z
Kali Linux RaspberryPi	2023.1	百度云:	MPI1008-Y-10.1inch-kali-linux-2023.1-raspberry-pi-armhf.7z 提取码：cq0v
Kali Linux RaspberryPi	2023.1	Mega:
