7inch HDMI Display-S

来自LCD wiki
更多语言

语言选择

Languages

➤中文
➤EN

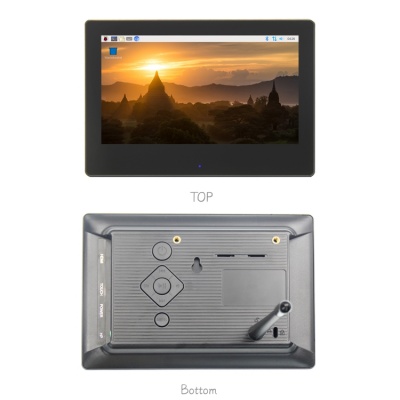

产品图片

产品特点

  • IPS全视角显示屏
○可视角度大
○色彩真实
○动态画质出色
○节能环保
  • 1024X600高清视界
○分辨率为高清1024X600点阵
○比800X480普通显示屏更细腻
  • 钢化玻璃触摸面板
○硬度达6H,更耐用更耐刮
  • 内置音响系统
○内置功放电路
○内置立体声双喇叭系统,在显示的同时伴随音乐起舞
  • 前置一键调光+呼吸灯
○前面板集合了隐藏触摸按键,支持一键调整背光亮度
○前面板内置呼吸灯可以指示工作状态
  • 用作mini PC显示器
○支持树莓派、Banana Pi、BB Black等主流的开发板
○配合树莓派使用时支持Raspbian、Kali linux、ubuntu等主流系统,单点触控即插即用免驱动。
  • 用作计算机显示器
○支持win10/win8/win7系统,支持五点触控即插即用免驱动

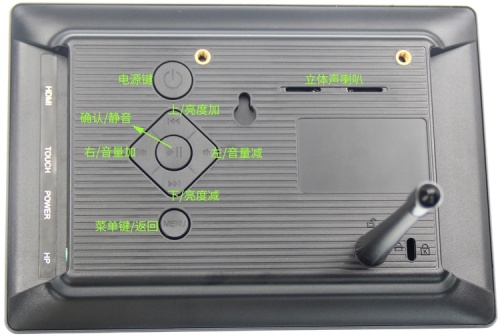

按键功能说明

  • 自带按键,功能如下:
按键 说明
呼吸灯触摸感应 短按一次,背光亮度增加10%,到达100%后再按一次将从10%开始循环;

长按3秒,背光关闭,再短按一下,恢复之前的亮度

电源键 按一下,系统开机,呼吸灯变成工作状态蓝色, 缓慢闪烁;

再按一下,系统关机,呼吸灯变成待机状态红色,缓慢闪烁

MENU键 打开/关闭系统设置菜单;返回
确认键 快捷键,静音;在系统设置菜单中,确认
方向键 上 快捷键,背光亮度加;在系统设置菜单中,方向键,向上
方向键 下 快捷键,背光亮度减;在系统设置菜单中,方向键,向下
方向键 左 快捷键,音量减;在系统设置菜单中,方向键,向左
方向键 右 快捷键,音量加;在系统设置菜单中,方向键,向右

  • 没有HDMI信号的时候,本产品会无法使用系统设置菜单以及音量相关的快捷键
  • 使用喇叭外放功能音量较大时,需要用外部电源连接到POWER接口,否则可能会因为供电不足引起显示闪烁、声音失真、甚至关机等情况出现

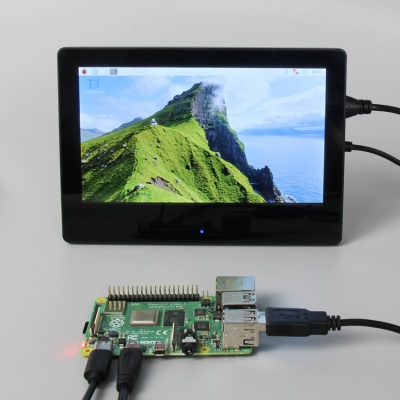

用于树莓派

步骤1, 从官方下载最新Raspbian镜像,并按官方教程步骤安装好系统

步骤2, 打开Micro SD卡根目录的 config.txt 文件并在文件末端加入以下代码, 保存并退出Micro SD卡:

hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=2
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0
注意:树莓派官方2021-10-30系统,还要注释掉 dtoverlay=vc4-kms-v3d (修改为 #dtoverlay=vc4-kms-v3d)

步骤3,插入SD卡,显示屏HDMI接口和TOUCH接口连接树莓派,接上树莓派电源开机即可正常显示和触摸。

用于电脑HDMI显示器

本产品可作为Windows电脑HDMI触摸显示器使用,只需要连接HDMI接口和TOUCH接口,就能正常显示和支持最多五点触摸。

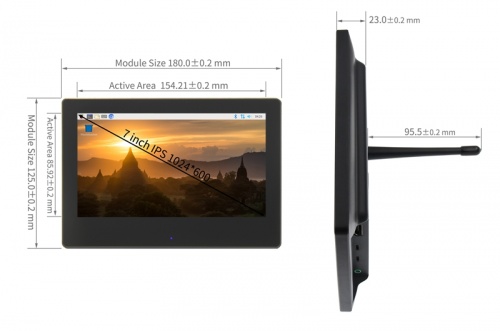

产品尺寸

常见问题

资源下载

  • 文档
  1. 7inch-HDMI-Display-(S)-快速入门.pdf
  2. 7inch-HDMI-Display-(S)-用户手册.pdf
  3. 如何安装LCD驱动-V1.2
  4. 如何校准电容触摸屏-V1.0
  5. 如何安装虚拟键盘(CN)
  6. 树莓派入门教程(下载,格式化,烧录,SSH,PuTTy)-V1.0
  7. HDMI模块在电脑中如何设置双屏显示
  • 驱动下载
  1. Driver:LCD-show.tar.gz
  • 镜像下载
如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常,
请先使用我们预装好驱动的镜像,下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。
镜像名称 支持的树莓派版本 用户名 密码
Raspbian Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+,Pi Zero W,Pi Zero pi raspberry
Ubuntu-MATE-32bit Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ pi raspberry
Kali Linux

RaspberryPi-32bit

Pi4B,Pi3B+/Pi3B,Pi2B,PiB+/PiB,Pi3A+,PiA+ kali kali
Image Name Version Download
Raspbian 2024-10-22 BaiduYun: MPI7006-MPI7008-7inch-H-S-2024-10-22-raspios-bookworm-armhf(Pi4-Pi5) 提取码:6fun
Mega: MPI7006-MPI7008-7inch-H-S-2021-03-04-raspios-buster-armhf.7z
Ubuntu MATE-32bit 22.04 BaiduYun: MPI7006-MPI7008-7inch-H-S-ubuntu-mate-22.04-desktop-armhf+raspi7z提取码:159d
Mega: MPI7006-MPI7008-7inch-H-S-ubuntu-mate-20.1-desktop-armhf+raspi
Kali Linux RaspberryPi 2, 3 and 4 2023.1 BaiduYun: MPI7008-MPI7006-7inch-S-H-kali-linux-2023.1 提取码:y3t5
Mega: MPI7008-MPI7006-7inch-S-H-kali-linux-2021.2
  1. Panasonic SDFormatter
  2. Win32DiskImager
  3. PuTTY
