1.下载快速使用资料包
- A.在产品网页上找到“快速使用说明”栏目，点击快速使用资料包链接下载。
- B.快速使用资料包下载完成后，解压资料包，资料包里包含的内容如下图所示：
- 其中bin文件夹包含要烧录的bin文件。
- Flash_Download文件夹包含flash下载工具。
- USB-SERIAL_CH340.zip为电脑的USB转串口驱动。
2.产品上电

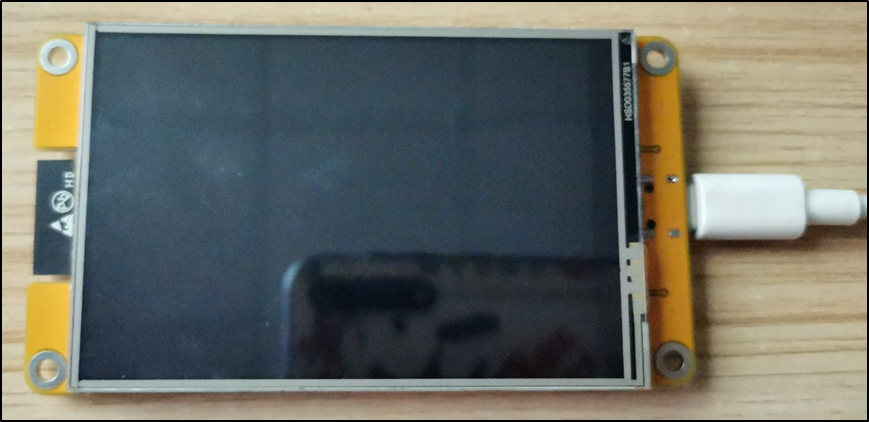

- 使用拥有供电和数据传输功能的Type-C线连接电脑和产品，给产品上电。如下图所示：
3.安装USB转串口驱动
- A.解压步骤1中下载的“USB-SERIAL_CH340.zip”压缩包或者在产品网页的工具软件栏目
- 下载“USB-SERIAL_CH340.zip”压缩包并解压
- B.进入解压后的文件夹，双击“CH341SER.EXE”可执行程序，弹出安装窗口，然后点击
- “安装”按钮继续安装，如下图所示：
- C.安装成功后，点击窗口确定按钮退出。电脑USB接上开发板上电，然后进入电脑设备管
- 理器，可以看到端口下出现了被识别的CH340端口，如下图所示：
4. 烧录bin文件
- A.从步骤1中下载的快速使用资料包里找到Flash_Download文件夹，或者在产品网页的工具软件
- 栏目下载“Flash_Download.zip”压缩包，解压后找到“flash_download_tool”文件夹，打开该文
- 件夹后，双击flash_download_tool的exe可执行文件，如下图所示：
- B.打开Flash下载工具后，ChipType选择“ESP32”,WorkMode选择“Develop”,LoadMode保持默认
- （UART）,然后点击“OK”按钮，如下图所示：
- C.进入Flash下载工具界面，首先选择需要烧录的bin文件，bin文件在步骤1中下载的快速使用资料
- 包里的“bin”目录下，如下图所示：
- D.点击中间带有三个点的按钮选择上述步骤中的bin文件，选择完毕后，将前面的框勾选，然后将
- 烧录地址设为“0”，如下图所示：

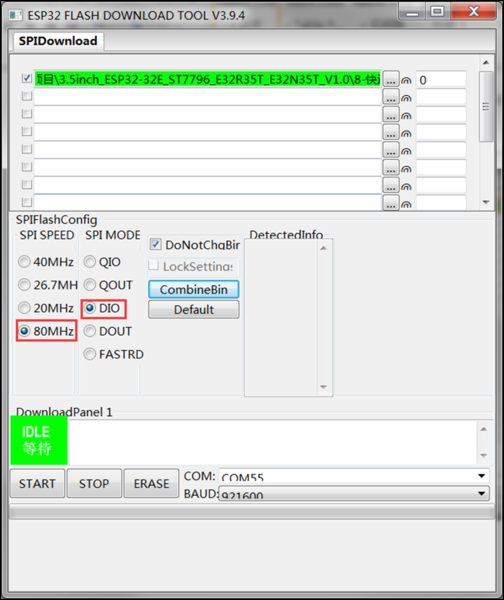

- E.将SPI SPEED设为“80MHz”，SPI MODE设为“DIO”，其他设置保持默认，如下图所示：

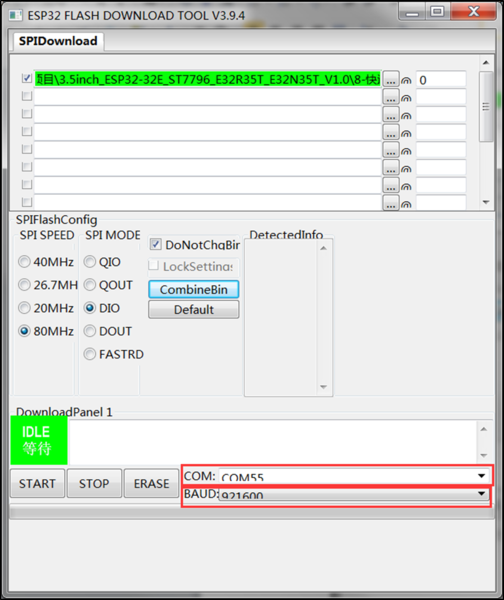

- F.设置COM，只要产品正常连接电脑，COM口会自动识别，点击下拉菜单选择。设置BAUD,点击
- 下拉菜单选择，数值越大，烧录速度越快，但是不能超过USB转串口芯片支持的最大传输速率。
- 如下图所示：
- G.点击“START”按钮，进入烧录状态，烧录过程中状态变化：“等待同步上电”->“下载中”->“完成”，
- 进度条也会加载，如下图所示：
5. 运行程序
- Bin文件烧录完成后，按产品复位按钮或者给产品重新上电，就可以看到程序运行效果了，
- 如下图所示：
