MHS-4.0inch Display-B

语言选择 Languages

➤中文

➤EN

产品视频

加载视频

Youku

Youku可能会收集个人数据。 隐私政策

继续关闭

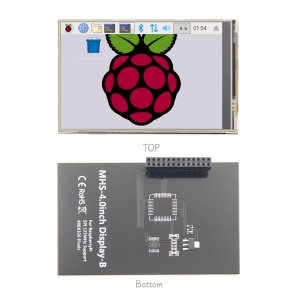

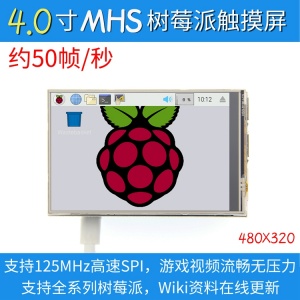

产品图片

产品介绍

• 物理分辨率480×320，带电阻式触摸控制
• 支持125MHz SPI信号输入，显示稳定无花屏无闪烁
• 配合树莓派使用刷新率约50FPS，播放视频玩游戏无压力
• 支持FBCP软件驱动，支持双屏显示，可通过软件调整分辨率进行缩放
• 完美兼容并可直接插入任何版本树莓派(Raspberry Pi ZeroW，A, A+, B, B+, 2B, 3B, 3B+)

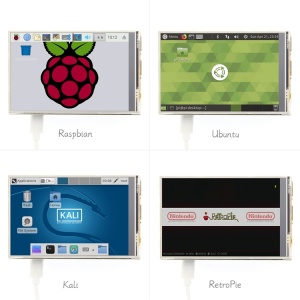

• 支持Raspbian/Ubuntu/Kali/Retropie系统，提供驱动和镜像
• 本产品通过CE、RoHS认证

主要参数

名称	描述
SKU	MHS4001
尺寸	4.0inch
类型	TFT
接口	SPI (支持125MHz SPI信号输入)
分辨率	480*320 (Pixel)
触摸面板控制芯片	XPT2046
LCD驱动	ST7796S
背光	LED
功耗	0.16A*5V
工作温度（℃）	-20~60
有效显示区域(AA区)	83.52x55.68(mm)
外形尺寸	95.5*61.0(mm)
包装尺寸	136x98x41(mm)
重量（含包装）(g)	100(g)

硬件说明

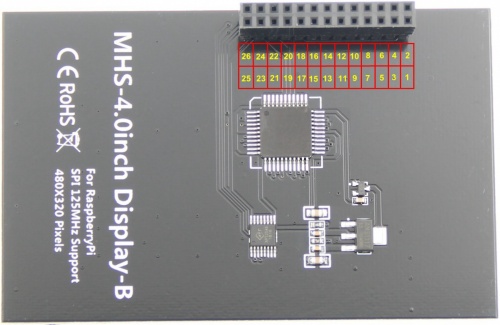

• 接口定义

引脚号	标识	描述
1, 17	3.3V	电源正(3.3V电源输入)
2, 4	5V	电源正(5V电源输入)
3, 5, 7, 8, 10, 12, 13, 15, 16	NC	NC悬空
6, 9, 14, 20, 25	GND	电源地
11	TP_IRQ	触摸面板中断，检测到触摸面板有按下则为低电平
18	LCD_RS	指令/数据 寄存器选择
19	LCD_SI / TP_SI	LCD显示/ 触摸面板的SPI数据输入
21	TP_SO	触摸面板的SPI数据输出
22	RST	复位信号
23	LCD_SCK / TP_SCK	LCD显示/ 触摸面板的SPI时钟信号
24	LCD_CS	LCD片选信号，低电平使能
26	TP_CS	触摸面板片选信号，低电平使能

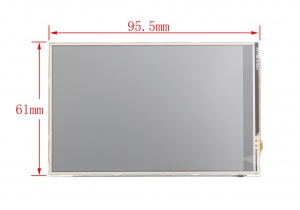

• 产品尺寸

在树莓派Raspbian/Ubuntu Mate/Kali/Retropie系统中使用

有两种使用方法

方法一

直接下载我们制作的镜像烧录到micro SD卡里，插入到RaspberryPi中使用 (Q:不会烧录？)

镜像下载见资源下载的镜像下载

方法二

步骤1,安装各种系统最新官方镜像 (Q:不会安装？)

(1)从官方下载最新Raspbian/Ubuntu Mate/Kali-linux/Retropie镜像

(2)使用SDFormatter格式化Micro SD卡，

(3)使用Win32DiskImager把官方镜像烧录到Micro SD卡。

步骤2,与树莓派连接

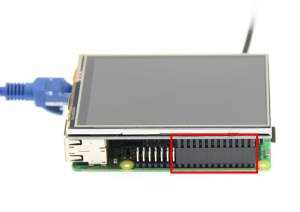

如图将液晶屏母座靠右对齐树莓派排针插入

插入MicroSD卡，连接网线，接好电源

步骤3,安装LCD驱动

A、在Raspbian系统中安装（树莓派需要连接互联网）

(1)登陆树莓派终端(Raspbian系统用户名: pi 密码: raspberry) (Q:SSH无法连接？)

(2)执行以下命令获取LCD驱动并安装(复制后在Putty窗口中单击鼠标右键即可粘贴):

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS40-show

B、在Ubuntu Mate、Kali、Retropie系统中安装

(1)下载本地驱动，下载链接如下：（因为系统差异，从github下载的驱动不能在Ubuntu Mate、Kali、Retropie这三个系统中正常运行，所以只能使用本地驱动）

适用于Ubuntu-mate-18.04系统的驱动下载：LCD-show.tar.gz

适用于Kali-linux系统的驱动下载：LCD-show.tar.gz

适用于retropie-rpi2_rpi3系统的驱动下载：LCD-show.tar.gz

适用于retropie-rpi1_zero系统的驱动下载：LCD-show.tar.gz

(2)登陆树莓派终端(SSH远程登录用户名和密码见资源下载的镜像下载) (Q:SSH无法连接？)

(3)将本地驱动拷贝到运行的树莓派系统中，并执行以下命令解压（可以通过SD卡或者FileZilla软件拷贝）

tar -xvzf LCD-show.tar.gz

(4)执行以下命令安装LCD驱动

chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS40-show

步骤4,检测驱动是否安装成功

(1)LCD驱动安装完成后，系统会自动重启。启动成功后，LCD可以正常显示和触摸就说明驱动安装成功了

注意事项：

A、ubuntu系统默认SSH没有开启，具体开启方法见RaspberryPi Ubuntu-mate系统开启SSH说明

B、ubuntu-18.04系统ssh连接可能会失败，具体解决方法见RaspberryPi Ubuntu-mate-18.04系统ssh连接失败解决方法说明

C、retropie-rpi1_zero系统不能通过SSH登录（没有网口和wifi模块），需要通过串口拷贝驱动，具体设置方法见RaspberryPi Zero打开串口说明

D、Retropie系统游戏安装及设置说明见RaspberryPi Retropie系统使用说明

如何旋转显示方向

注：此方法只针对树莓派系列的显示屏，其它显示屏并不适用

• 第一步，如果还没有安装驱动，请执行下面的命令（树莓派需要联网）：

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./XXX-show

执行完毕之后，驱动会安装好，系统会自动重启，然后显示屏就正常显示和触摸
（' XXX-show '要改为对应的驱动）

• 第二步，如果已经安装好驱动，请执行下面的命令：

cd LCD-show/
sudo ./rotate.sh 90

执行完毕之后，系统会自动重启，然后显示屏就可以旋转90度正常显示和触摸
（' 90 '也可以改为0，90，180，270等数值，分别代表旋转角度0度，90度，180度，270度）

如果提示 rotate.sh 找不到，请回到 第一步，安装最新的驱动

如果是HDMI接口显示屏使用Raspberry Pi 4，需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注释掉(注意：最新的2024-07-04系统不需要这一步骤)

（config.txt文件位于Micro SD卡根目录，即/boot中）

常见问题

• 树莓派常见问题
• 关于树莓派电阻触摸翻转问题说明
• 安装支持FBCP的驱动后HDMI显示器无显示

资源下载

• 文档

1. MHS-4.0inch Display-B快速入门
2. MHS-4.0inch Display-B用户手册
3. 如何安装LCD驱动
4. 如何校准电阻触摸屏
5. 如何安装虚拟键盘
6. 如何修改显示方向和触摸-GPIO-电阻触摸
7. 树莓派入门教程(下载，格式化，烧录，SSH，PuTTy)
8. RaspberryPi Ubuntu-mate系统开启SSH说明
9. RaspberryPi Ubuntu-mate-18.04系统SSH连接失败解决方法说明
10. RaspberryPi Zero打开串口说明
11. RaspberryPi Retropie系统使用说明

• 镜像下载

如果你觉得前面步骤的修改配置、安装驱动都比较困难或者仍然显示异常，请先使用我们预装好驱动的镜像，

下载后解压并把镜像写入到TF卡中。然后把卡插入树莓派就可以使用了。

System Name	System Version	Supported	Default user and passwd
Raspbian	2024-10-22	PI4/PI3B+/PI3/ PI2/PI1/ZERO/ZERO W	user: pi password: raspberry
Ubuntu-mate	18.04.2-beta1	PI3B+,PI3,PI2	user: pi password: raspberry
Kali Linux RaspberryPi 2,3 and 4	2023.1	PI4B,PI3B+,PI3,PI2	user: kali password: kali
RetroPie-rpi2_rpi3	April 14, 2018.	PI3B+,PI3,PI2	user: pi password: raspberry
RetroPie-rpi1_zero	April 14, 2018.	Pi1/ZERO/ZERO W	user: pi password: raspberry

System Name	System Version	Download Link
Raspbian	2024-10-22	BaiduYun:	MHS4001-4inch-2024-10-22-raspios-bullseye-armhf.7z 提取码：zk0c
		Mega:	MHS4001-4inch-2022-04-04-raspios-buster-armhf.7z
Ubuntu-mate	20.04.1-beta2	BaiduYun:	MHS4001-4inch-ubuntu-mate-20.04.1-beta2.7z 提取码：chbl
		Mega:	MHS4001-4inch-ubuntu-mate-20.04.1-beta2.7z
Kali Linux RaspberryPi 2,3 and 4	2023.1	BaiduYun:	MHS4001-4inch-kali-linux-2023.1 提取码：au5t
		Mega:	MHS4001-4inch-kali-linux-2022.1
RetroPie-rpi2_rpi3	April 14, 2018.	BaiduYun:	MHS4001_4.0inch-B_480x320_retropie-4.4-rpi2_rpi3.7z 提取码：xysc
		Mega:	MHS4001_4.0inch-B_480x320_retropie-4.4-rpi2_rpi3.7z
RetroPie-rpi1_zero	April 14, 2018.	BaiduYun:	MHS4001_4.0inch-B_480x320_retropie-4.4-rpi1_zero.7z 提取码：vb6y
		Mega:	MHS4001_4.0inch-B_480x320_retropie-4.4-rpi1_zero.7z

• 镜像文件MD5校验
