产品介绍
- 超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)
- 超低功耗:正常显示0.06w(远低于TFT显示屏)
- 宽电压供电(3V~5V),兼容3.3V和5V电平逻辑,无需电平转换芯片
- IIC接口只需2个IO轻松点亮
- 工作温度范围为工业级(-20℃~60℃)
- 军工级工艺标准,长期稳定工作
- 提供丰富的多平台例程,提供底层驱动技术支持
产品参数
| 名称 | 参数 |
| 显示颜色 | 白色 |
| SKU | MC01506 |
| 尺寸 | 1.5(inch) |
| 类型 | OLED |
| OLED驱动芯片 | SH1107 |
| 分辨率 | 128*128 (Pixel) |
| 模块接口 | IIC，①-GND,②-VCC,③-SCL,④-SDA |
| 有效显示区域 | 26.855x26.855(mm) |
| 模块尺寸 | 47.00x34.30(mm) |
| 视角 | >160° |
| 工作温度 | -20℃~60℃ |
| 存储温度 | -30℃~70℃ |
| 工作电压 | 3.3V / 5V |
| 功耗 | 待定 |
| 产品重量（含包装） | 12(g) |
产品接口
|
|
|---|---|

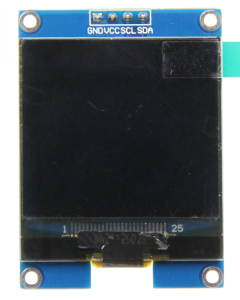

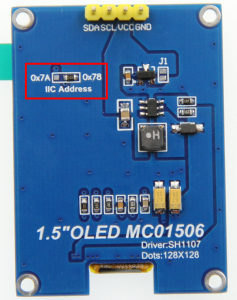

| 图1. 模块引脚丝印图 | 图2. 模块背面图 |
注意：
- 1、本模块支持IIC从设备地址切换（如图2红框内所示），具体说明如下：
- A、焊接0x78一侧电阻，断开0x7A一侧，则选择0x78从设备地址（默认）；
- B、焊接0x7A一侧电阻，断开0x78一侧，则选择0x7A从设备地址；
- 2、硬件切换了IIC从设备地址，软件上也要做相应的修改，具体修改方法见测试程序说明文档或者用户使用说明文档；
| PIN | 标号 | 引脚说明 |
| 1 | GND | OLED电源地 |
| 2 | VCC | OLED电源正(3.3V~5V) |
| 3 | SCL | OLED IIC总线时钟信号 |
| 4 | SDA | OLED IIC总线数据信号 |
